HT46R22单片机构成制水机控制器 |
深圳市凌雁电子有限公司 |
概述：
随着人们对生活质量的要求不断提高,人们对水质量要求越来越高,现在出现了一种新的制水设备,它可提供强,中,弱碱性水,酸性水,净水,温水等功能。弱碱性水可用于日常引用,中性碱性水可用于煮饭,泡茶,强碱性水用于料理,沙拉,而酸性水有杀毒作用,可用于洗涤餐具,用具.净水可作平时使用.
制水机的核心部件是电解槽,可通过输入不同的电源电压(或电流)达到控制制水机输出酸或碱性水的目的,为了使产品方便使用,提高档次,制水机一般都配置美观大方的LCD显示屏,并有彩色背光指示,从背光颜色就可了解到现在输出的是何种水质.方便聋哑残疾人使用.同时增加语音提示功能,方便盲人残疾人使用.电路设置了控制键盘和多个LED指示灯.更加醒目直观.
|
右图LCD外观图,LCD采用彩色背光显示。

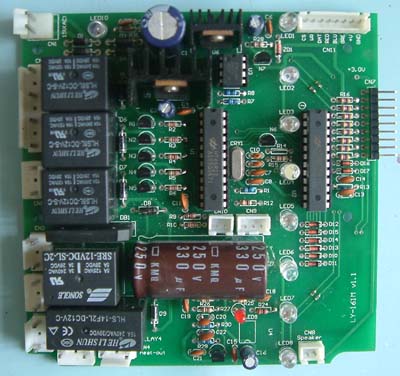

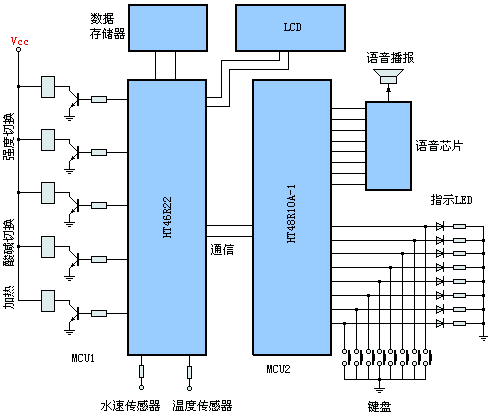

考虑到主板PCB和键盘PCB分两块板放置,我们采用了双MCU结构,考虑到两板间的连线尽可能少,它们间我们采用双线模拟I2C总线结构进行通信,主板负责输出控制(包括强,中,弱碱性强度控制切换,酸碱切换,加热输出),LCD驱动,温度测量,水速测量,状态和工作时间记录存储。键盘板MCU负责键盘输入和LED指示输出,同时随时与主控板交换数据,并驱动语音芯片,发出正确的操作提示语音. |
 |
开机,两MCU均复位初始化,先进入酸性自动清洗状态,将机器内部的水路进行自动清洗,6s后自动进入中性碱状态,工作状态切换均有语音提示。当键盘操作选择某一工作状态,相应的LCD和LED均会指示,同时播报相应的语音.
本控制器可测量水的流速,有一个可驱动2kW的加热器,以便可提供温水使用,同时会根据设置自动恒温在某一温度范围,LCD上的温度指示可显示水的温度,让使用者有一个直观的了解。
本机可对工作使用时间进行统计,及时断电,仍会保存曾工作的时间,以提示用户及时更换相应的附件。
|
| |
