HT48系列单片机结构原理--引脚说明
| 深圳市凌雁电子有限公司 |
HOLTEK系列单片机它们的型号不同，引脚及封装形式一般均不相同，内部结构也略有差异，但基本的结构是相似的，我们为介绍HOLTEK系列单片机的结构原理，从HT48R05A-1最简单的I/O型单片机入手，深入浅出，让读者对HOLTEK系列单片机内部结构有个初步的了解。其它类型的单片机除了新增的功能块外，其内部结构也为相似，读者完全可以引申至其它类型的机型。这一部分我们详尽介绍基本I/O型HT48R05A-1的结构原理。
HT48R05A-1是8位高性能单片机，它以价廉物美而著称，专为多I/O口的产品而设计的OTP型号，可方便地应用于简单的控制系统。
内部功能框图
|
 |

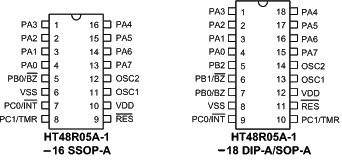

引脚图
|
 |
引脚说明：
Pin1-4、Pin15-18：PA0-PA7，双向8位输入/输出端口，掩膜选项可选择上拉电阻，每一位均可被设置为唤醒输入，软件指令确定COMS输出。或带上拉电阻的斯密特触发输入（由上拉电阻选项确定）。
Pin5、6、7：PB2、PB1/BZ、PB0/BZ（非），双向3位输入输出端口，每一位均可由掩膜选项设置为唤醒输入，软件指令确定CMOS输出。或带上拉电阻的斯密特触发输入（由上拉电阻选项确定）。
PB0和PB1与BZ和BZ（非）共享一个引脚，一旦PB0和PB1被选为蜂鸣器输出，输出信号来自内部的PFD发生器（与定时/计数器共享）。
Pin8：Vss。负电源端。
Pin9、10：PC0/INT、PC1/TMR。双向I/O口，软件指令确定COMS输出，或带上拉电阻的斯密特触发输入（由上拉电阻选项确定）。外部中断和定时器输入与PC0和PC1共享一个引脚，外部中断输入是电平由高向低变化激励。
Pin11：RES。斯密特触发复位端，低电平有效。
Pin12：VDD。正电源端。
Pin13、14：OSC1、OSC2。石英晶振或RC振荡。OSC1和OSC2被连接到一个RC或一个石英晶体（由掩膜选项确定）来产生内部系统时钟，在RC方式下OSC2是一个系统时钟4分频输出端。
| |
