一．概述：
2019年末，新冠状病毒开始蔓延，特别是2020年春，全球开始大流行，形势严峻，截止至2020年5月14日23时（北京时间），全球确诊病例达438万。通过全国人民的努力，中国已控制了疫情，生产生活秩序正在恢复，各省市均处于低风险地区，但是国外疫情仍异常严峻。为了地球村人们的生命健康，防控形势的需要，各国的城市社区都采用严密的防控措施，检测体温是最直接而有效的方式之一。但是，测温仪器一度紧缺，额温枪/耳温枪一枪难求，预计这种快捷的测量仪器全球需求量超过5000万台。各种传感器，专用芯片货源紧俏，无法短期提供。为此，我们采用通用单片机和常用芯片，设计一款额温枪/耳温枪方案可配合多种传感器提供一种即时可生产的测温仪。

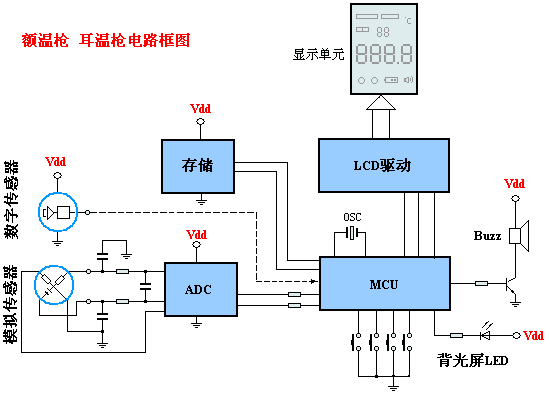

设计原理如下：采用通用单片机N79E815(能代换的型号很多，例如现代单片机系列）,传感器提供红外感应(温度)信号，(传感器可以是模拟的，也可以是数字的)，经ADC器件电压放大后，经过模拟--数字转换，由单片机读取。单片机软件通过算法转换为温度值，利用LCD数字显示。整个电路框图如下:
|
因为很多传感器内部均带有自身的温度数据(和检测单元)这样可以方便提供外部环境温度参考，以补偿在不同环境温度下的测温误差。单片机带有3-4个选择按键，可以设置不同模式，显示方式和补偿设置，保证测量误差在标准范围内。.
因为额温枪/耳温枪均属小型化测量仪器，普遍采用电池供电，所以只有在测量时才会耗电，通常情况下，无测量操作，单片机控制所有电路处于睡眠状态，几乎不消耗电能，电池使用寿命很长。

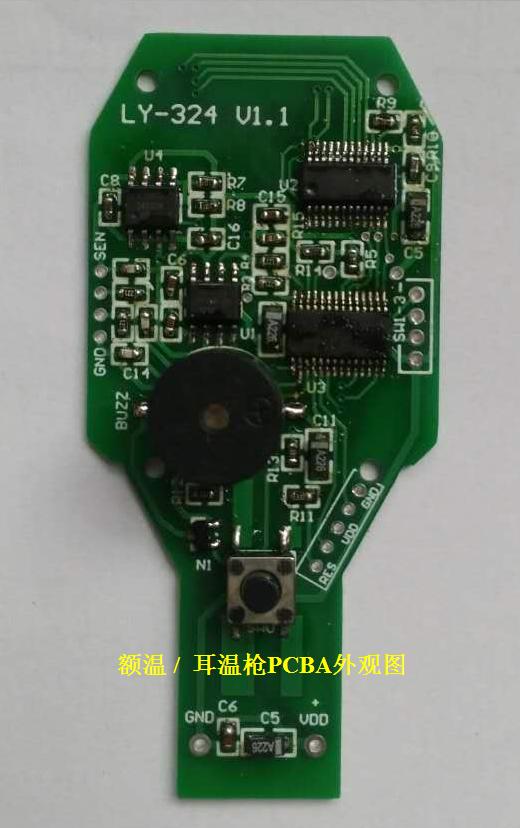

下图为额温枪/耳温枪PCBA外观图 |
传感器可选择的型号很多，例如ZTP-148SR,TTS-M5-1,TS-318-11C55,10TP583,OTP638D2,STP9C55,TSD14,DTP12-B1F55,GZT261等，数字型有如PYD5731.
 红外热电堆传感器T301数据手册(Datasheet)
我公司大量可供T301红外热电堆传感器，需要请联系我们。
|
