一．概述：

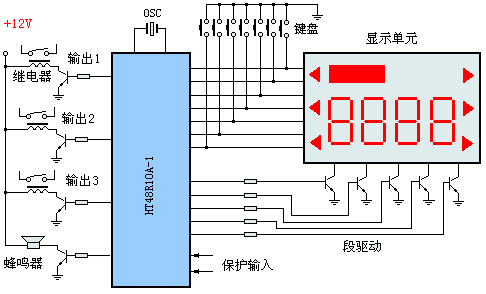

我们用HT48R10A-1(或HT48R30A-1)单片机设计了一款六功能多模式定时控制器，采用一个组合显示单元，可显示4位7段数码，例如显示“时：分”或“分：秒”值，还有六个三角形指示LED分别指示六种功能，有三个输出端，可接继电器或可控硅等功率元件，分别控制大的功率负载，同时设置一个蜂鸣器用于工作中的声音提示，同时还用了2个I/O口作为保护输入（例如超温、超压等开关量），可以是高电平也可以是低电平，取决于软件设置。 |
我们用HT48R10A-1的PA口作为位口线，输出数码的位数据，其它空余的口（取决与PCB布局方便，用任何5个I/O口均可）作为段驱动输出，对显示单元采用动态扫描显示。PA口线还接有7个键盘，分别可作为控制键使用（例如“时、分、秒”的设置，“开始”、“选择”，“电源”等按键）。
PA口既作输出口又作输入口，在程序上必须时刻改变其口线方式，作为输出口时，必须对其控制寄存器写“0”，而作为输入口线时，必须对其控制寄存器写“1”。所以PA的工作状态是时刻改变的，动态扫描要求扫描频率不能太低，否则显示的数字会出现闪烁，一般频率不低于50Hz，就感觉不到闪烁，这在程序上是比较容易实现。
程序中我们使用了定时中断来实现时间的加或减时，这样主程序只需要监控动态扫描输出和键盘、保护输入以及三个输出即可。对保护响应时间较高时，保护输入端则必须使用外中断处理，如果对响应时间要求较低，一般采用扫描查询方式即可满足要求。
|
| 这样的设计我们几乎全部使用了HT48R10A-1的资源，达到“物尽其用”的目的，对一般的家用电器控制均可满足其要求，而且成本很低，价格具有较强的竞争优势，当然HT48R10A-1的ROM容量仅为1kB，如果控制较复杂，程序较大，可能容不下全部的程序，升级这样的电路也很简单，只需将HT48R10A-1换为HT48R30A-1即可，他们的引脚基本兼容，只对少数引脚在程序上变更即可，非常简单。右图是该控制器的产品外观图，下图为2路输出的输出板， |
 |
 |
当然，对于要求更高的产品，使用LED显示器仍显档次稍低，解决的办法是显示部分采用LCD（当然也需要自行开模具生产LCD），同时加上类似于HT1621驱动芯片即可，显示内容可更复杂，显示器更美观，产品也显得更高档次，对提高产品的竞争力是有好处的。自然，对要求显示和处理有模拟量的控制产品则不能继续使用HT48XX系列单片机，必须使用类似于HT46R22/23等自带A/D转换器的单片机，同样有极高的价格优势，它们的控制原理相似，不再赘述。
|
| |
