EM78P153单片机设计双路大电流定时控制器 |
深圳市凌雁电子有限公司 |
概述：
定时控制在工程控制中应用非常广泛,有些只需要简单的定时控制,控制功能也不复杂,我们采用廉价的单片机EM78P153来制作这样一个控制器,电路简单,造价低廉,很适合于简单的定时控制场合.当然因为EM78P153的输出口仍有富余,还可以扩展多路输出,电路是相似的,只是程序控制模式需要改变.
|

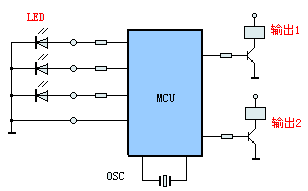

上图为控制电路功能框图。
本控制器设计了三个LED指示灯,没有设置键控功能,仅适合于固定要求没有时间设置的控制场合,当然,也可扩展为有输入要求,可设置控制时间的电路,自然电路是不同的,需要重新设计,但这并没有任何技术问题,稍加改动,重新设计PCB和编写程序即可. |
输出部分,继电器选用了最大电流达30A(250V)的器件,这可满足有些用电器需要大功率的应用.而控制部分的耗电是很小的,甚至可以用功率仅为0.5W或1W小型变压器提供电源.

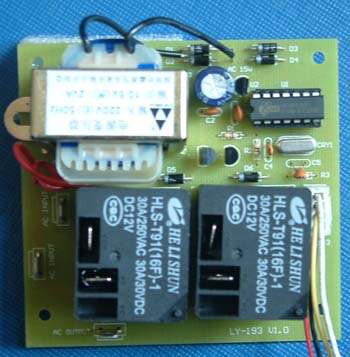

考虑到机械强度的需要,PCB我们采用了FR4板材的PCB,这样整个电路板的质量是比较好的,并在铜皮走线层,大电流的走线均采用镀锡的方式,保证能通过大电流.
|
| |
