MTD10P53单片机构成多通道多功能无线遥控器
深圳市凌雁电子有限公司

概述:
使用MICON系列低价位单片机MDT10P53构成一个可实现时间编程的单通道多功能无线遥控器,LED由两位LED数码管显示工作状态,通过键盘可实现简单的时间设置,开始键可控制电路的启、停。功能键可控制接收板的功能转换(功能模式取决于接收端的MDT10P53单片机的程序,可实现多种功能转换)发射使用超高频段433MHz,体积小巧,可对一些简单的控制电路(例如多模式按摩器、小型振动器)进行无线控制,主要控制原理特性简述如下:
右图是控制功能简图。

整机由一片8位微处理器HT48R05A-1进行管理,利用7个IO口线驱动LED的段输出,两根IO口线驱动LED的位输出。三个IO口线作为键输入,另外一个按与LED的一个位驱动线复用。一个IO口线控制32768Hz振荡器,32768Hz振荡输出控制433MHz高频振荡发射管,将32768Hz信号发射出去。

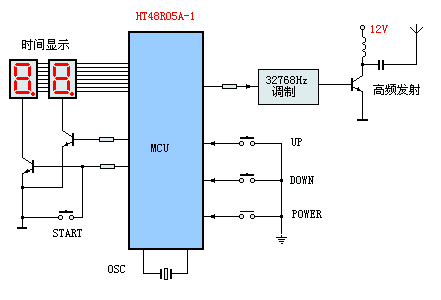

功能方框图
电路中我们还增设了四个按键,分别为时间向上和向下设置时间键,一个开始或暂停键,一个电源键。向上或向下键设定时间值,时间完成后,按开始键即可工作,LED闪烁,每分钟时间值减1,减至00分钟时停止发射。电源键可开关发射机,如果时间值为“00”分钟,那么1分钟后,系统自行关闭,进入省电模式。此时需要打开电源,按“POWER”即可。

发射机的高频发射部分采用433MHz声表面波滤波器,使频率十分稳定,即使手触及发射板,频率也不漂移,工作可靠。同时易于产品生产调试,无须进行频率配对。

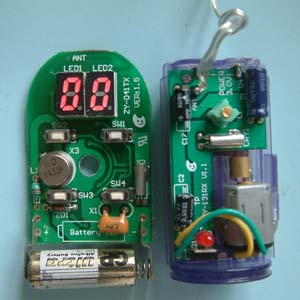

发射接收机外观图 接收机的体积十分小巧,我们只能使用体积非常小巧的MDT10P53单片机(SMD封装的芯片面积仅有一个5号汉字大小,非常适合于超小型产品使用),而它却有1kb的ROM容量,做一般小型产品的程序控制已绰绰有余,它的价格却是目前单片机中最低的。这为批量生产产品提升价格竞争优势是明显的。

MDT10P53主要性能特性:
1kb字节ROM和41字节RAM
8位数据总线
36条精简指令
2级硬件堆栈
8位可编程分频的定时器
自振式看门狗WDT
工作电压:2.5V-6.0V
工作频率:0-20MHz
I/O口电平变化可从睡眠中唤醒
5种可选振荡类型

以下是其控制方框图。


接收头采用典型的超再生接收电路,以简化电路和降低成本。接收到的32768Hz调制信号,经单片机解码,输出相应的控制脉冲,驱动外执行机构(例如电机、小型继电器,灯具等)。图中的电路板使用的是3V直流电源,也很方便稍加修改使用更高的电源电压,这对接收控制范围是有利的。
接收机方框图 接收板SMD工艺


我公司可为客户开发特定功能的控制系统,同时提供HT48R05A-1芯片(空片)和编程器材。
