HT48R05A-1单片机构成多路红外线遥控器 |
深圳市凌雁电子有限公司 |
概述：
常用红外线遥控器芯片PT2262-IR和PT2272芯片构成红外线遥控电路，虽然可进行编码控制，但却不能扩展，一般只一对一进行控制，大部的控制电路都需要根据我们具体的功能特性来设计的，有些需要更多的编码位，有些则需要少一些的编码位，而需要控制更多的对象和输出数据，PT2262-IR和PT2272就受到一定的限制。我们采用低价单片机来实现红外线遥控就可解决这个问题，功能特性完全依据我们的需要来编写程序，电路设计更加灵活，控制功能更强，本文介绍采用HT48R05A-1单片机组成多地址（对象）多路输出红外线控制系统，有一定的代表性，现将主要控制原理特性简述如下： |

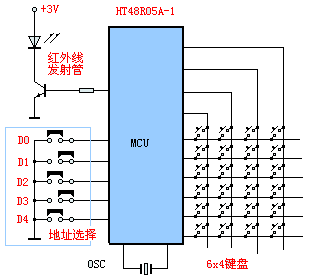

右图是发射器控制功能框图。
我们利用HT48R05A-1的10个I/O口线设置4x6（24个）控制键，其中6个为功能键，例如可控制接收电路的前、后、左、右、上、下等。则剩余的18个键用于选择控制对象，我们可编码为1-18，选择了控制地址后，即可对其进行六个功能的控制，这样只需一个发射机就可同时对18个对象进行控制。当然也可增加和减少功能键而减少或增加地址键。总之依据自己的需要而定。
自然也可采用HT48R05A-1的I/O口线作固定的地址线（图中蓝色线条中部分），剩余的键均可作为功能控制，那么将有10多个功能键可选择，显然这样组成控制系统是很灵活和方便的，也是通用的PT2262-IR和PT2272不可比拟的。 |
 |
我们知道，红外线遥控与无线遥控是有区别的，红外线遥控输出的红外线光必须由付载波调制，一般为38kHz。在单片机通过程序编程很容易实现付载波输出，将控制数据调制在付载波上，从而实现有效控制。当然实践证明付载品的频率不一定需要很准确，也不需要很稳定，频率稍低或稍高对控制特性是没有影响的。
下图是接收电路框图，右图是我公司设计开发的一款实用产品。 |
接收电路设有5根跳线用于设置接收板的地址，25=32,即可设置32个地址，以区别于其它接收板，只要接收到的地址编码与该地址一致时，该电路板才会动作，否则并不响应。该产品有六路输出，共有6个继电器输出，同时有6个LED指示动作状态。
接收板还设有一个错误信号指示灯，用于指示接收到的信号是不匹配的，也可指示例如有时超距离控制或发射头没有对准接收管时的信号不完整，以提示操作者。
发射信号的编码为“同步头+地址码+控制码”，为保密起见，也可在其编码中加上保密位（长度任意，只是保密位太长，虽然保密程度增加，但因为数据流太长，控制速度可能会有所影响，依据您实际需要而定），还可以在HT48R05A-1芯片烧写时加上序列码，这样您的控制系统是非常安全的。
实际工作证明该遥控器工作稳定可靠，与其他红外线遥控没有区别，但为客户设计某一特定功能特性的系统是方便和有效的。 |
| 我公司可为客户开发特定功能的控制系统，同时提供HT48R05A-1芯片（空片,DIP-18和SOP-18两种封装形式）和仿真编程器材，欢迎联系。 |
| |
