定时控制器_HT48R10A-1单片机设计 |
深圳市凌雁电子有限公司 |
一．概述：
我们使用合泰HT48R10A-1单片机设计一款电磁按摩床定时控制器.利用单片机中的8位定时/计数器即可实现计时精度要求不高的场合,因为有些产品并不需要计时的精度特别高,一个小时误差几分钟均可接受,一般也不需要掉电保存时间,就不需要使用专门的时钟芯片,而是使用单片机中的定时/计数器,配合相应的软件程序就可实现基本的要求,这可使产品成本降至最低,对提高产品的竞争力是有益的.

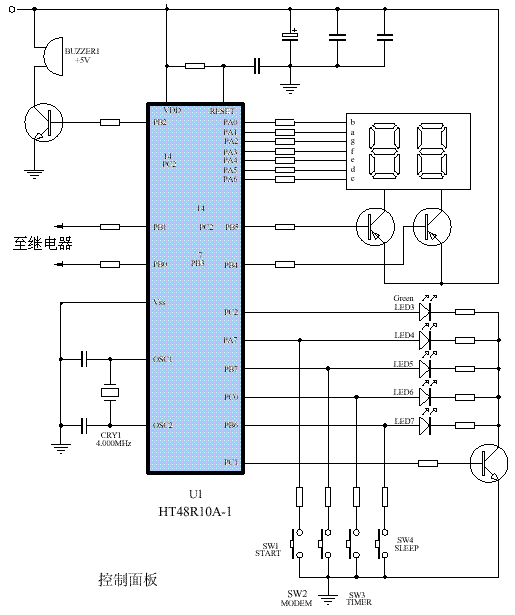

设计原理如下:HT48R10A-1单片机的PA口来驱动7段数码管的"段",因为仅需要7根口线,余下一个PA7用来作按键的输入口,同时合泰单片机的PA口均具有睡眠唤醒功能,我们一般将它作为能用于唤醒的按键,如电源键.再利用任意两个口线来驱动数码管的"位",这样两位数码管显示时钟,,我们采用分时扫描的方式来显示时钟"小时","分"或"秒",需要驱动5个LED,4个按键,同时还需要驱动两路输出继续电器,还有一个按键蜂鸣器,这样口线就不足够,我们采用驱动LED和按键输入复合使用I/O口的办法来实现,电路框图如下:
|
因为需要简单的定时,不能使用单片机内部的RC振荡作为时钟,因为RC振荡受温度,电压的影响较大,时钟计时误差会超过我们的预期,所以还是使用了外接晶体的办法构成时钟电路,配合适当的程序,一般均可做到,小时误差在一分钟之内,对于一般要求不高的控制产品,大部分产品是可以接受的,这样成本也很低,同时达到设计要求.

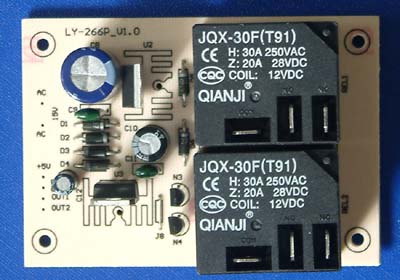

图中我们使用了共阳数码管,当然也可使用共阴数码管,自然电路连接将有变化,同时驱动的程序也是不同的,这跟设计时的个人喜好,原材料采购的难易程度和成本有关.对产品的使用是没有任何影响的,输出的继电器执行部分,仅需要一只小功率的三极管(例如S8050)直接驱动即可,同时单片机使用的是+5V电源,在继电器输出板上还有电源的整流,滤波和稳压部分,因为这部分电路很简单和成熟,我们没有给出相关的方框图.

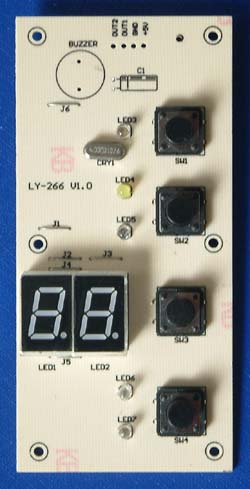

下图为控制面板外观图 |
定时部分可根据客户的产品需要灵活设计,时间可显示为小时,分,秒,可执行象启动多少时间,停息多少时间,重复多少个循环等等操作,可顺时计时也可倒计时.四个按键,可作为设置时间的数值,启动/暂停,设置工作模式等等操作,5个LED可指示各种工作模式,输出状态,加上LED的不同闪烁方式,组合起来可指示十多种状态或功能.配合软件程序即可实现多种定时控制场合.
|
|
