一．概述：
防盗报警器品种繁多，我们现在介绍一种微型摩托车锁防盗报警器，这个报警器装在摩托车锁内，只要打开锁的时间超过10秒钟，报警器会发出类似警铃的报警声，引起行人的注意。这个报警器造价低廉，给防盗车锁增加了锁上加岗的功能。
|

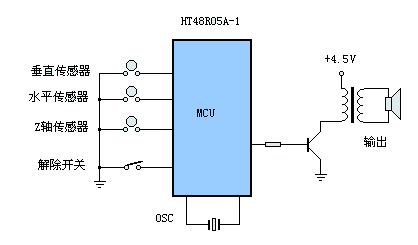

右图是控制功能简图。
整机由一片8位微处理器HT48R05A-1进行控制，考虑到整个电路的成本，我们使用了价廉物美的超小型振动传感器，只要车锁受到振动，如果超过一定的时间，单片机将发出警铃报警声，提示情况异常。虽然整个电路很小，但发出的报警声在20cm内声强却高达121dB。在一定部的范围内均具有较强的报警声。
|  |
电路中我们还增设了一个解除开关，可使车锁在不需报警时（例如自行运输途中）取消报警功能。只要在报警功能开启时才具备相应的功能。
|
电路中设置了水平和垂直振动传感器各一只，保证在不同的方向上受振动均可激励报警功能。一旦受到振动，将发出5次报警，如果再继续受到振动便持续报警状态，直到振动消除。无振动时，报警器处于睡眠状态，耗电极微，一旦有振动，单片机即刻唤醒，出于报警激活状态，如果是正常的开启锁匙，报警器并不发出报警声，而只要非正常振动时才会报警。
该电路使用三节7号电池，如果每天报警一次，正常使用半年左右，车锁的结构也方便更换电池。

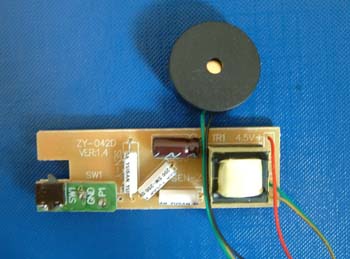

考虑到室外使用或易受强烈振动的情况，整个电路采用了SMD元件和工艺，可承受较强的振动，同时电路装配完成后采用环氧树脂固化电路板，以达到防水要求。
|
|
|
