HOLTEK单片机应用范例--HT46R23单片机A/D转换程序
| 深圳市凌雁电子有限公司 |
HT46R23是台湾合泰公司推出的10位A/D转换器的高性能8位单片机，它具备齐全的功能：3.3-5.5V的工作电压范围，4kx15bit的程序只读存储器，192x8位数据存储器，16位7级预分频带溢出中断功能可编程定时/计数器，石英和RC振荡器，WDT电路，8/4通道的A/D转换器，8级堆栈，两路PWM(脉宽调制）硬件电路，大部分的RAM都可以执行位操作指令，15位查表指令，这为程序的编写提供极大的便利。所有的指令都为1-2个指令周期，I2C BUS总线，63条功能强劲的精简指令集。它有两种封装形式，一种是24条引脚的封装(24kSKDIP-A/SOP-A)，还有一种是28条引脚封装(28kSKDIP-A/SOP-A)，除了双向I/O口线的数量不同外，其它性能基本一致。
其主要功能特性如下： |
 工作电压：3.3-5.5V |
|
一个外部输入(与I/O口复用) |
|
23/19条8位双向I/O口线 |
|
VDD=5V,时钟为8MHz时指令周期0.5us |
|
16位带7级预分频的可编程定时/计数器 |
|
一个内置晶体和RC振荡器 |
|
4kx15bit 程序存储器 |
|
看门狗（WDT）电路 |
|
192x8内部RAM |
|
支持发声的PFD |
|
8通道A/D转换器 |
|
大部分RAM均可执行位操作 |
|
15位查表指令 |
|
8级堆栈 |
|
两路PWM输出通道 |
|
I2C BUS 总线 |
|
低电压复位功能 |
|
所有指令均为1-2个指令周期 |
|
63条精简指令集 |
|
暂停和唤醒功能 |
|
|
 |

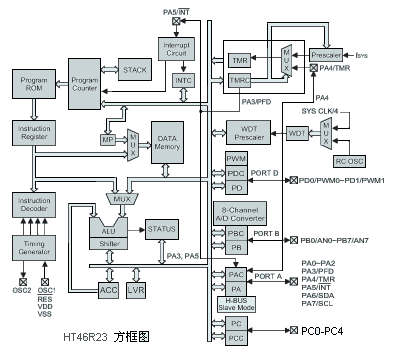

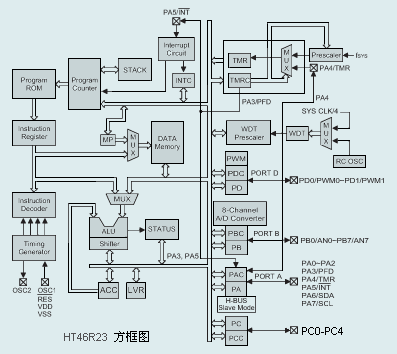

HT46R23内部方框图如图2，其中含有8通道10bitA/D（精度为9位）的转换器，它的引脚为PB0(AN0)—PB7(AN7)，其参考电压为VDD。与A/D转换有关的寄存器有4个，它们是：ADRL（地址是24H），ADRH（地址是25H）ADCR（其地址是26H）和ACSR（地址为27H）。ADRL和ADRH是AD转换结果的低字节和高字节数据寄存器，属只读存储器。AD转换完成后，即可从这两个存储器读取AD数据。ADCR是A/D转换控制寄存器，用来定义A/D转换器的工作状态，包括A/D转换的通道、选择模拟输入端、A/D转换开始和结果标志等。需进行A/D转换，要求先设置PB端口，选择转换的模拟通道，然后给START位一个启动信号即开始A/D转换。A/D转换结果后，EOC为被清零，并且产生A/D转换中断（假设A/D转换允许的话）。ADSR是A/D时钟控制寄存器，用于选择A/D的时钟源。
上面我们说过，ADCR是A/D转换控制寄存器，ADCR的第0——2共三个位是用于选择模拟输入通道，HT46R23共有8个通道可以选择。ADCR的第3——5三个位用于设置PB口的工作模式，使PB端口既可以当作普通I/O端口，也可以用于模拟输入通道。ADCR的第六位EOC是A/D转换结束的状态标志位，通过查询这个标志位即可了解A/D转换过程是否已经结束。ADCR的START位是用来启动A/D转换的，给START控制位一个上升沿和一个下降沿信号（即0→1→0），A/D转换开始，为确保A/D转换可靠地工作，START位在启动完成后，应保持为“0”。
下表是ADCR控制寄存器功能说明。
|
| 表1 ADCR控制寄存器功能特性列表 |
| 符号（ADCR） |
位 |
功能说明 |
| ACS0 |
0 |
模拟输入通道选择位，其定义特性见表2 |
| ACS1 |
1 |
| ACS2 |
2 |
| PCR0 |
3 |
设置PB口的工作状态，其定义特性见表2
如果PCR0，PCR1及PCR2都为0，则A/D转换电路被关闭。 |
| PCR1 |
4 |
| PCR2 |
5 |
| EOC |
6 |
A/D转换结果标志位，EOC=0，A/D转换结束 |
| START |
7 |
A/D转换启动控制位
0→1→0，转换开始
0→1A/D0→1转换结束 |
| 表2 ADCR模拟通道选择列表 |
| ACS0 |
ACS1 |
ACS2 |
模拟通道 |
| 0 |
0 |
0 |
A0 |
| 0 |
0 |
1 |
A1 |
| 0 |
1 |
0 |
A2 |
| 0 |
1 |
1 |
A3 |
| 1 |
0 |
0 |
A4 |
| 1 |
0 |
1 |
A5 |
| 1 |
1 |
0 |
A6 |
| 1 |
1 |
1 |
A7 |
| 表3 PB口设置列表 |
| PCR0 |
PCR1 |
PCR2 |
7 |
6 |
5 |
4 |
3 |
2 |
1 |
0 |
| 0 |
0 |
0 |
PB7 |
PB6 |
PB5 |
PB4 |
PB3 |
PB2 |
PB1 |
PB0 |
| 0 |
0 |
1 |
PB7 |
PB6 |
PB5 |
PB4 |
PB3 |
PB2 |
PB1 |
A0 |
| 0 |
1 |
0 |
PB7 |
PB6 |
PB5 |
PB4 |
PB3 |
PB2 |
A1 |
A0 |
| 0 |
1 |
1 |
PB7 |
PB6 |
PB5 |
PB4 |
PB3 |
A2 |
A1 |
A0 |
| 1 |
0 |
0 |
PB7 |
PB6 |
PB5 |
PB4 |
A3 |
A2 |
A1 |
A0 |
| 1 |
0 |
1 |
PB7 |
PB6 |
PB5 |
A4 |
A3 |
A2 |
A1 |
A0 |
| 1 |
1 |
0 |
PB7 |
PB6 |
A5 |
A4 |
A3 |
A2 |
A1 |
A0 |
| 1 |
1 |
1 |
A7 |
A6 |
A5 |
A4 |
A3 |
A2 |
A1 |
A0 |
ACSR的第7位是内部测试用的，用户不能使用。ACSR的第0位和第1位是用于选择A/D转换的时钟源。
当A/D转换结束时，A/D中断标志被置位，当START控制位由“0”置“1”时，EOC也置“1”。
值得一提的是，HT46R23是10位A/D转换器的单片机，它需用两个8位寄存器来存储A/D结果，其中ADRH存储的是高8位转换结果（8位全有效），而ADRL只记录10位中的低2位，且仅bit7和bit6有效，其余bit5-bit0是无效的。这使用中加以注意，数据结构如表4所示。
|
| 表3 PB口设置列表 |
| 数据寄存器 |
bit7 |
bit6 |
bit5 |
bit4 |
bit3 |
bit2 |
bit1 |
bit0 |
| ADRH |
D9 |
D8 |
D7 |
D6 |
D5 |
D4 |
D3 |
D2 |
| ADRL |
D1 |
D0 |
- |
- |
- |
- |
- |
- |
|
