义隆8P508单片机构成切碎机控制器 |
深圳市凌雁电子有限公司 |
一．概述：
西方国家对食物(主要是植物)大多喜欢切碎后变成汁液食用,所以对切碎的机的需求是较多的,对控制电的要求也不高,操作相对简单,一般仅需要控制电机的切碎时间即可达到食用要求,普通的单片机,引脚较多,功能较全,同时价格也较高,如果用于此类低端控制产品,价格优势就不明显,所以我使用了廉价的B8P508单片机来实现此功能.
切碎机的核心器件是串极式高速电机,一般小型家用电器电机的功率在350-1000W左右,使用电压却因使用国家和地区不同而不同,有230V/50Hz的,也有110V/120V/60Hz的,但控制原理都一样,这需要驱动器件能提供的电流较大,如果是450W的电机,使用电压是110V/60Hz(AC),其工作电流就达4左右,考虑到电机启动时瞬间电流,可达10安培,在这种控制电路中使用继电器是不合适的,因为继电器需要的工作电流较大,这会给提供电源带来额外的电路设计,电路体积也会变大,可能还需要使用电源变压器等大型器件.所以我们使用了双向可控硅器件来担当输出器件.
|

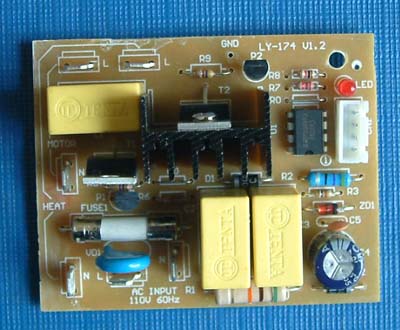

上图控制板外观图。
考虑到出口产品均需要通过UL认证和EMC(电磁兼容认证),电机的滤波网络是不能省掉的,否则很难通过认证,所以我们对传导干扰和浪涌这两个重要的参数,使用了专门的器件.因为我们使用的电机功率不大,而且电机也是通过了EMC测试的,只需要简单的滤波网络就可以.但使用的元件必须书符合认证要求的.
整机电路我们使用了一枚陶瓷防爆保险管,考虑到电机启动时有较大的电流冲击,使用了延迟式保险管,使之电路工作更可靠. |
 |

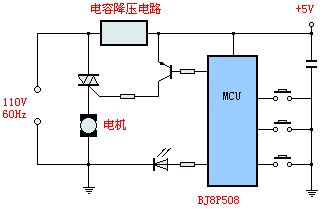

因为BJ8P508只有8个引脚,如果定时精度要求不高,完全可以使用片内RC振荡器作为时钟,这样就可以最多的I/O口多达6个,对电路的功能扩展是很方便的.
我们可以使用2-3个引脚作为输入口,连接按键使用,这样可简单地实现电机的强,中,弱档控制或者定时时间控制,同时还可作为附加的加热装置的控制,对于一般简单的切碎机控制,Bj8P508是非常适合的,可使个产品的造价很低,不愧是个较好的方案。
我们研制了此控制器,已经装在出口产品上,并经数月长时间的老化运行,证明电路工作可靠,完全可满足要求.
下图是另一款切碎机控制板外观图 |
|
|
