一．概述：

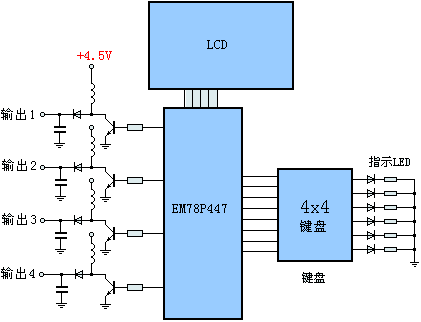

我们用一片EM78P447单片机设计了一款4路独立输出,输出电压连续可调的脉冲电疗仪.有Acupuncture(针刺),Massage(按摩),short stroke(短击)和long stroke(长捶),auto(自动)多种模式,输出电压36V-200V(AC脉冲)连续可调,虽然输出电压会达到200V(脉冲状态),但整机能提供的输出电流却很小,电流仅为10-100uA,对人身并无危害.

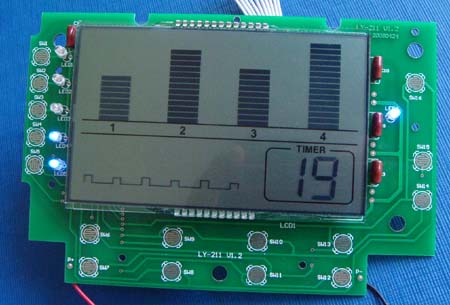

为适应不同人体电阻值的差异,输出电压我们分15档可调,并在LCD上用条形字符直观的显示.设有定时器,时间从5-30分可选.时间倒计时到了,变会自动停机.只有选择了功能模式,并且至少有一路设置了最小输出电压时,整机才会工作,而且,没有设置输出电压档的并无输出.如果一分钟内无任何操作,单片机会自行关机睡眠.直到重新打开电源开关将电路唤醒.
|
