BJ8P508单片机构成单通道多功能无线接收机
深圳市凌雁电子有限公司

一.概述:

    我们用兼容台湾义隆的单片机BJ8P508开发了一款单通道多功能无线接收机,使用3.0V电源,可驱动0.5A以下负载(例如小电机).BJ8P508只有8个引脚,特别适合于体积小巧的控制设备,全部使用SMD器件,整机体积可做得很小,电路设计稳定可靠,甚至可在电源电压低至2.23V时仍可正常工作.

    工作原理:接收电路使用经典的超再生电路,为了使电路工作更稳定,我们增加了高频放大级,而且高放级与超再生级我们使用了较松的耦合,即使手握住接收天线,效果也基本一致,对收信灵敏度影响甚微,经超再生级检波的32768Hz低频信号,竟两级低放后送到低频滤波器,检出32768Hz低频信号.滤波器使用了32768晶体管作为滤波元件,这样便于批量生产,而且是免调试的,为了减少滤波器的插入损耗,我们增加了一级低放,保证送至倍压整流的信号幅度足够大.

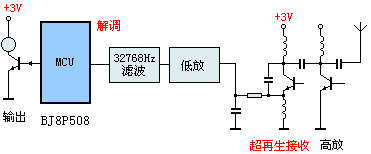

功能方框图
    右图接收板外观图。

    倍压后的直流信号,先经一级开关放大级,然后送到单片机的一个输入端口.接收板收到载频信号,经低频处理后,会产生一个高或低的电平,单片机识别这个脉冲的宽度就可以对控制信号进行识别,通过输出控制驱动管的导通与截止或者控制输出不同宽度的脉冲电平驱动负载,另一路输出一个LED指示灯,方便用户识别电路的工作状态.
LCD显示屏外观图


    电路的调整也极简单,只要将频率校准,用示波器观察收到的32768Hz低频信号,使之幅度最大最稳定即可,其他的电路均无需调整的.

    为了使电路板尺寸尽可能缩小,我们使用了SMD0603元件,所有元件均使用小型化,元件的高度均比较低,方便安装在较小的体积内。

大量供应 BJ8P508(DIP-8,SOP-8) 芯片,需要请联系我们.
