PIC16CX 单片机实现键盘和LED显示
| 深圳市凌雁电子有限公司 |
★ 接口电路

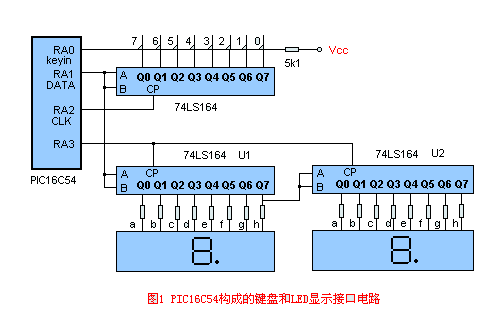

主控制器采用PIC16C54，显示驱动电路采用串入并出移位寄存器74LS164，74LS164为普通的TTL电路，价格低，并且键值读入、显示驱动均可使用该芯片完成。图1给出了8个按键和两位LED共阳数码管的电路，接一片74LS164可扩展一个8位并行口，用以连接一位七段数码管LED，段选口作静态显示或作为键盘中的列地址线使用。
根据上述原理，我们可任意扩展按键的数量和显示数码管的位数。键盘中，每增加一根行线，可增加8个按键，而显示电路中，每增加一位74LS164，可增加一位LED数码管。74LS164输出（Q0-Q7）作为LED的段驱动时，只能连接共阳数码管。多片LS164连接时，低位的Q7要与高位的A、B端相连，这样才能实现多片移位。
▲ 软件设计
我们这里只给出了简单的演示程序，读者可根据相似的原理编写适合自己要求的应用程序。系统复位后，CPU先向U1、U2送出串行的16位数据，将数码管清“0”，而后等待键盘输入，CPU不断扫描查询键盘的行、列地址线。当有键按下时，在数码管低位显示相应的数字，而高位始终实现“0”。
|
 |
〇 源程序代码 点击下载
| | |
