PHY364D集成电路构成廉价5V/2A开关电源 |
深圳市凌雁电子有限公司 |
一．概述：
我们用廉价的PHY364D集成电路设计制作了一块5V/2A开关电源,体积小,重量轻,性价比不错,特介绍给大家.

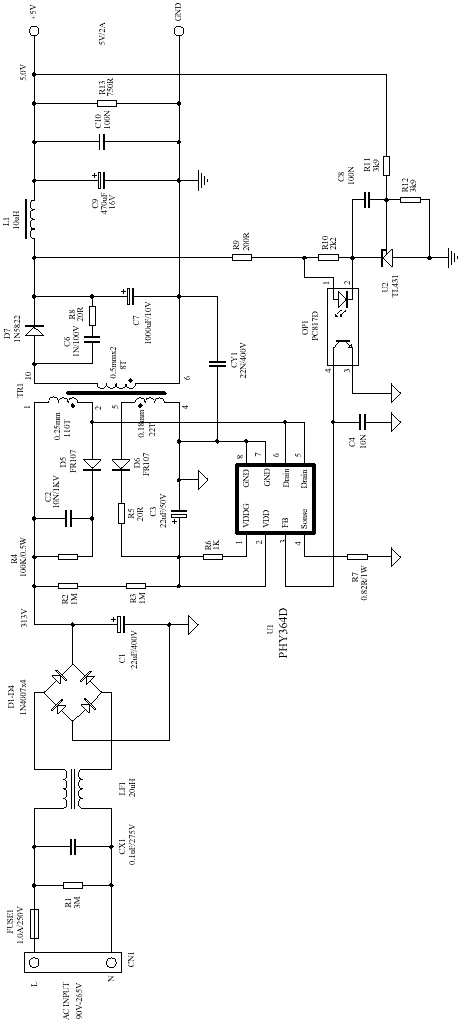

PHY364D集成电路仅为DIP-8封装,无需外接功率器件,直接驱动开关变压器,电路经典,外围元件也不多,工作十分可靠,可长时间满负荷驱动负载,输出为5V/2A(DC),集成电路温度很低,结构和PCB设计良好的话,效率可达85%.可作为小功率电器,充电机及常用IT产品的开关电源,应用范围十分广泛.同时电路加入了EMC网络,可满足一般的EMI特性要求,详细电路图如下:
|
上图电路中,如果是实际工作电流达2A,二极管D7的温度稍高,实际测量为68℃,电容C9的温度也达60℃.如果PCB的空间没有限制,推荐D7使用两只1N5822并联,同时C9换成容量更大的电解电容器,如2200uF/16V等等.也应使用品质好的器件.

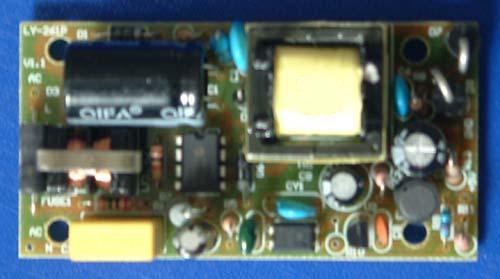

下图为开关电源板外观图 |
此开关电源输入电压范围90-265V(AC,50-60Hz),所需元件均为常用器件,所用芯片价格低廉,整个产品性能却优越,通过简单调整电路中的几个元件参数,即可轻易取得其他要求的电压输出,如3.3V-18V(2-0.5A),不适为一款值得推荐的电源芯片.
可供电源芯片PHY364D(DIP-8),亦可为客户提供电源整板,需要请联系我们.
|
| |
