5路大电流动态LED控制器 |
深圳市凌雁电子有限公司 |
一．概述：
我们使用廉价EM78P153单片机设计了一款可以驱动数量众多LED控制电路,共有5路输出(当然可以最多可设计为12路输出),每路可输出2A的总电流,如果按每串使用4颗LED,每串电流为20mA,那么最多可使用100串并联.这样可使每路的LED数量达400颗.5路总的LED数量可达2000颗,对于需要较大面积的装饰场合是很适合的.
单片机编程时,可根据需要实现闪烁,追逐,渐变等效果.结合不同输出使用不同颜色的LED,会组合出更多的灯光布局.
|

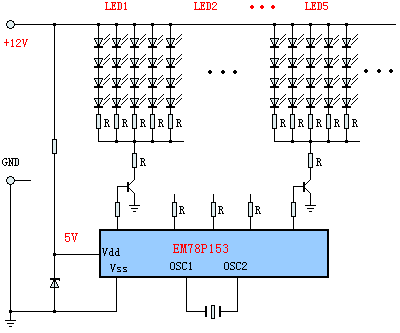

上图为控制电路功能框图。

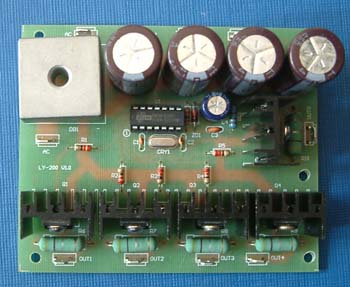

为简化电路和降低成本,我们使用了三极管为输出器件,考虑到长时间工作的需要,我们均在三极管上加上了散热器,保证晶体管可靠地工作.因为电流比较大,整流部分我们使用了50A的整流桥,并使用了四只并联的4700uF/25V电容器,使LED闪亮更柔和和平滑. |
因为每路输出电流均比较大,输出端子采用金属端子,这样既能保证可通过较大的电流,同时也使安装和使用更方便.
如果负载使用白色的LED,因为此型LED的压降比较大,约在2.85V左右,使用12V电源不能保证其正常工作,需要将输入的电源电压提供,推荐使用16V的电源。
考虑到机械强度的需要,PCB我们采用了FR4板材的PCB,这样整个电路板的质量是比较好的,并在铜皮走线层,大电流的走线均采用镀锡的方式,保证能通过大电流.
|
|
