EM78P153单片机构成433MHz发射电路
深圳市凌雁电子有限公司
一.概述:
使用义隆单片机EM78P153(SO-8)构成一个可实现简易无线遥控电路,LED指示工作状态,两个按键可实现简单的开关机和功能选择,开始键可控制电路的启、停。发射使用超高频段433MHz,可对一些简单的控制电路进行无线控制,主要功能特性简述如下:

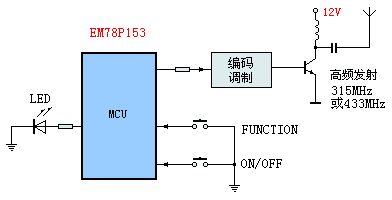

右图是控制功能简图。
整机由一片8位微处理器EM78P153进行管理,利用1个I/O口线驱动LED。2个IO口线作为键输入,一个IO口线控制编码输出,对433MHz高频信号进行调制,将编码信号发射出去。
电路中我们仅设计了两个按键,一个是电源开关(POWER),一个是功能选择按键(FUNCTION),只有按下电源开关,发射器LED常亮,此时按下功能按键方可有效,虽然仅有一个功能按键,但对于小型遥控装置也是可以扩展的,在接收端,只要收到功能转换编码信号,功能立即切换到下一个功能,所以可控制的功能却可以是很多的,取决于接收端的单片机程序。在开机状态,再次按下"POWER"按键时,即可将接收机的功能输出全部关闭。

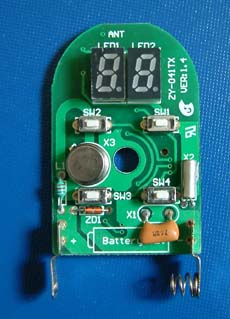

发射机的高频发射部分采用433MHz声表面波滤波器,使频率十分稳定,即使手触及发射板,频率也不漂移,工作可靠。同时易于产品生产调试,无须进行频率配对。
接收板采用超小型设计,全部采用SMD(表面封装器件),接收头采用超再生接收电路,以简化电路和降低成本。接收到的调制编码信号经单片机解码后驱动功率管,输出可接灯具,电机和继电器等负载。
