无线多址呼叫监测系统
深圳市凌雁电子有限公司

    一.概述:
    我们用通用单片机设计了一套无线多址呼叫监测系统,它由10个(或者16个)多点(多址)呼叫监测点的发射机,一个接收机组成。发射机和接收机分别有一个用户编码,有16个用户码,防止相邻的系统出现干扰或误报警,只是设置了相同的用户码才会响应本系统的呼叫和监测功能。发射机还有一个地址编码,可分别设置10(或16个)地址,接收机接收到呼叫和触发信号,便启动音乐播报(也可设置为静音),同时相应的LED闪烁指示呼叫或监测点位置,看护人员即可前往处置。因为是以无线的方式传播信息,省去复杂的导线安装,降低设备成本,便于维护,同时可以顺心所欲将呼叫检测点(发射机)置于任一位置,主要功能特性简述如下:
    XC8P8508(功能类似的MCU很多,比如义隆,九齐,应广等等)通用I/O型高性能单片机,性价比非常高,有SOP-18/20封装有16/18个I/O口,2个定时/计数器,2k的ROM容量,128个RAM字节,PWM输出通道,这样优异的单片机完全可应用于一般消费类电器和医疗保健设备。
    发射机由一片8位微处理器XC8P8508进行管理,检测三个输入触发点,管理一个用户码输入和一个地址码输入端,控制发射编码输出,同时还置有一个测试按键,方便安装测试。发射机在待机状态时,是处于睡眠状态的,功耗极小,可以最大程度减少电源消耗,延长电池寿命。

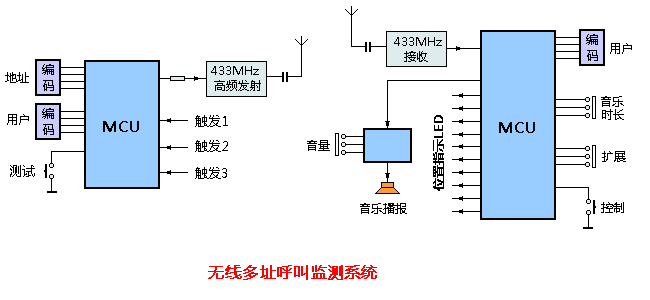

功能方框图
    接收机有一个无线接收模块,接收到的编码报警信号输入单片进行解释,并执行位置报警和播放音乐等操作。

    为了指示效果更好,我们使用了两块单片机分别完成接收信号,控制输出和LED位置指示灯操作。其中一片MCU专门负责LED指示,两单片机采用模仿I2C通信进行联络,各司其职,效果更好。

    主MCU接收到报警信号,首先识别是否是同一用户系统的信号,如果是再执行解释地址编码信号,驱动LED指示。输出相应的音乐播放时长,控制音量等操作。同时有一个取消键,当已经确认信息后,可以通过按下取消键,停止报警,关闭音乐。

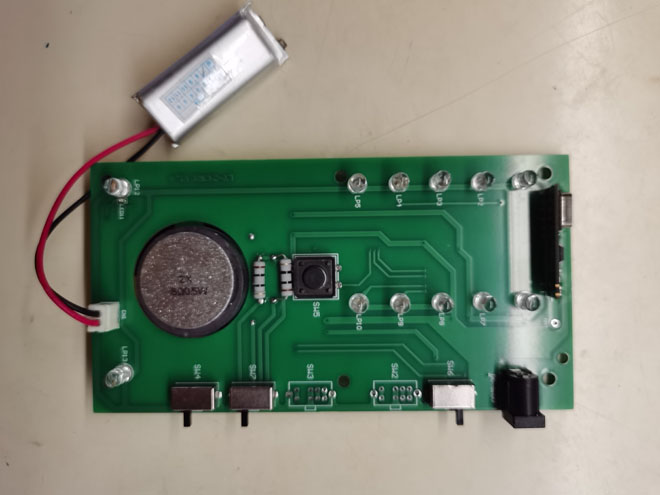

控制器外观图

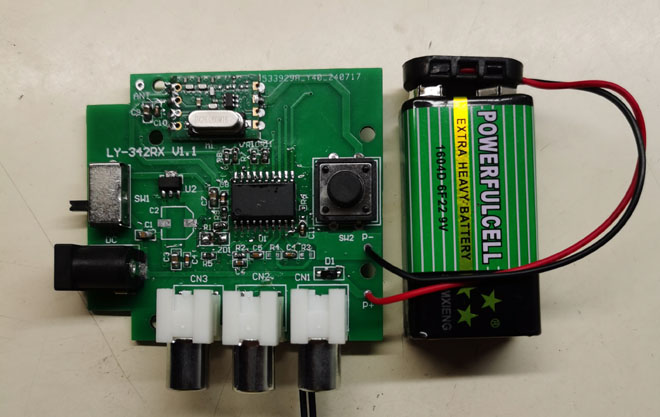

控制外观图


    发射机和接收机均置有外接电源DC插口,5V电源,接收机配置有500mAh锂电池,同时有充电管理芯片,保证电池是安全的,同时,主机也有电池低压报警功能。

    这套无线呼叫监测系统,我们使用的是433MHz频段,一般的条件,室内传输距离可达100米左右,对于小范围的监测控制也已足够。
