CR6228单片开关电源及其应用 |
深圳市凌雁电子有限公司 |
一．概述：
CR622X系列单片开关电源集成电路包含CR6221,CR6224,CR6228和CR6229,功率分别为10W,15W,21W和28W,均为8pin单片封装结构,无需外部功率器件,电路简洁,结构简单,成本低廉,广泛应用于小型设备的AC—DC电源中，我们将分别介绍其主要特性和应用电路.
|
1.主要特性：
★ 内置软启动：4ms
★ 启动电流和工作电流低
★ 优化的hiccop mode结构，效率高，待机功耗小
★ 内置前沿消隐电路
★ 正常工作时无音频噪声
★ 固定工作频率：50kHz
★ 内置斜波补偿电路
★ 欠压锁定保护
★ 过载保护功能（OLP）
★ 过压保护功能（OVP）
★ 保护解除后自动恢复功能
|
|  |
2.典型应用：
★ 电池充电器
★ 数码相机，摄像机电源适配器
★ VCR,SVR,DVD和DVCD播放器电源
★ 机顶盒电源
★ 个人电脑，服务器电源
★ 开放使开关电源
3.功能描述：
CR622X集成了专门的电流模式PWM控制器和高压功率MOSFET，适用于24W以内的高性能，低功耗，低成本离线式反激开关电源中。
CR622X具有软启动功能，为了保证芯片正常工作特针对各种故障设置了完善的可恢复的保护电路，包括VDD欠压锁定保护（UVLO），过压保护（OVP）和箝位，逐周期电流限制（OCP），过载保护（OLP）和图腾柱输出驱动高箝位等。芯片内置的频率抖动和图腾柱栅极软驱动技术可容易获得良好的EMI特性。
CR622X有DIP-8L和SOP-8L两种封装形式可供选择.
|

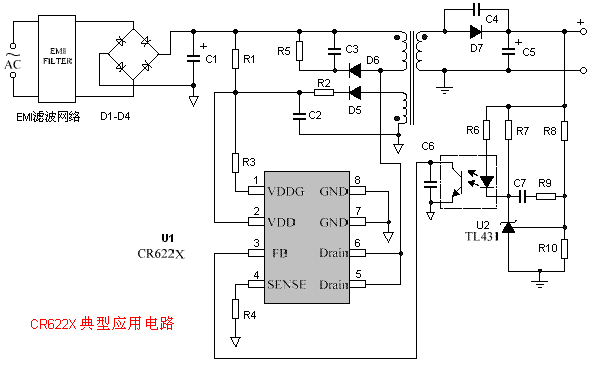

上图电路中,如果是实际工作电流达2A,二极管D7的温度稍高,实际测量为68℃,如果PCB的空间没有限制,推荐D7使用两只1N5822并联,同时C9换成容量更大的高频低感电解电容器,如2200uF/16V等等.

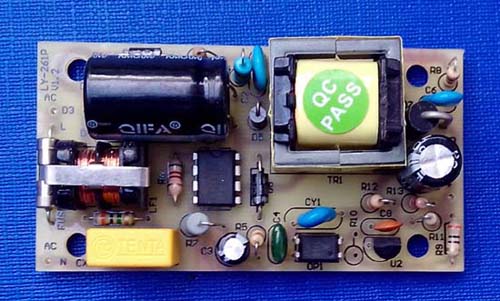

下图为开关电源板外观图 |
此开关电源输入电压范围90-265V(AC,50-60Hz),所需元件均为常用器件,所用芯片价格低廉,整个产品性能却优越,通过简单调整电路中的几个元件参数,即可轻易取得其他要求的电压输出,如3.3V-18V(3-1A),我公司可代为设计生产,产品稳定可靠,是一款应用广泛的电源芯片.
我公司可供电源芯片CR6221,CR6224,CR6228,CR6229(DIP-8L,SOP-8L),亦可为客户提供电源整板,需要请联系我们.
 CR622X数据手册
|
| |
