概述：

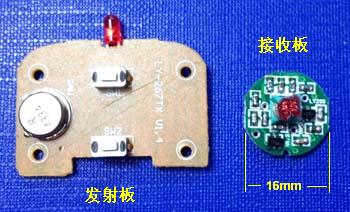

绝大多数无线遥控设备的接收机都使用3V以上的电源，在一些超小型或微型设备，例如小型振动按摩器，体积很小，有时候仅能使用一节单电池的时候，就不容易实现，因为单片机的工作电压一般都在2.3V-5.5V之间。本电路采用了电源升压管理芯片，实现这个目的，而且接收机的体积仍然很小，PCb的直径仅为16mm,和一节5号电池差不多，整个接收机仍然可根据发射机的编码实现十功能的控制。
一般的无线遥控电路均使用PT2262和PT2272芯片构成编码电路，接收部分大都使用运算放大器(例如LM358)对接收到的信号进行放大,虽然具有可控制多个对象,多重编码,但在一些应用场合,并不需要那么复杂,仅需要简单的编码(几个编码),也不需要地址编码,同时对于简单玩具控制类产品,接收机一般仅使用两节5号或7号电池这样的低电压,而运算放大器普遍都使用大于5V的电源电压,那么解决的办法只能是:一使用更多的电池供电(例如4节碱性电池),二是使用升压电路将电源电压升高,以提供给接收放大部分,这无形中会增加产品的复杂程度,同时成本也会升高。

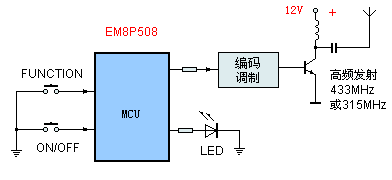

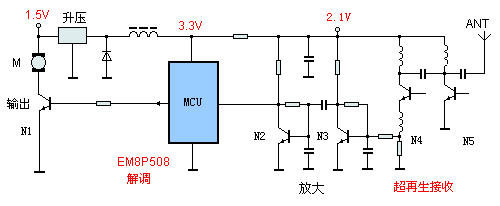

我们设计了一款仅使用1.5V单电池电源电压供电，使用升压电路（IC），同时不使用运算放大器，仅使用普通廉价三极管进行编码信号放大（仅两级放大，电路非常简洁，成本已降到最低），使用廉价单片机（EM8P508,SOP-8,与台湾义隆EM78P153兼容）进行编码识读，就能解决无线遥控中仅需几个简单编解码问题，批量产品生产证明，这个设计控制可靠，对于控制精度要求不高，而对成本敏感，体积要求小型或微型化的产品是个不错的选择。
|
