一．概述：
我们用一片HOLTEK经济型单片机HT48R05A-1构成七彩变色灯电路，使用高亮度LED发光二极管发光。闪烁的频率可方便地利用程序进行修改，例如0.5s、1s、2s、3s、4s等等，整个电路装制与普通灯炮差不多的灯座内，直接使用220V（或110V）交流电源供电，最大的特点是灯炮接到电源上，只要同步接通电源，所有的灯炮均同步闪烁。
|

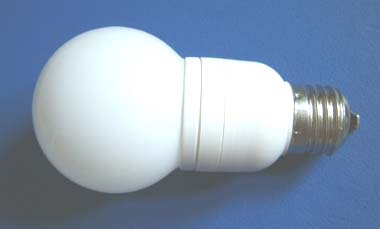

右图是该变色灯的外观图。
|
 |
控制电路的原理也很简单，用HT48R05A-1的任意3个I/O口在为输出，分别控制红色、绿色和蓝色LED的导通和截止，利用各色灯的不同组合实现红、黄、绿、蓝、紫、青、橙色发光。考虑到充分利用能源的关系，采用多只LED串联的方式，LED的工作电压是较高的。但它们的电流却是一致的，使电路设计变得简单。
|

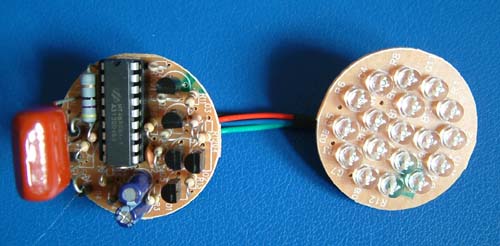

由于单片机的耗电量仅在数mA级，系统的电源由电容降压并稳压后提供。电路分两块PCB安装，一块安装控制电路，另一块安装18个LED（红色、绿色和蓝色各6只），两块电路板间仅使用4根导线连接，在灯座中分两级安装，为使灯光的变色效果较好，各色灯的位置应该由品字型排列。
|
右图是该变色灯的另一款PCB，采用SMD（表面封装器件）外观体积更小，PCB直径仅为28mm，采用较小的球型灯炮。可驱动12只LED（红、蓝、绿灯各4只）图。
|
 |
 |
左图是该变色灯的第三种PCB布局，亦采用SMD（表面封装器件）外观体积更小，PCB直径也为28mm，采用较小的球型灯炮。但可驱动18只LED（红、蓝、绿灯各6只）亮度更高。
|
|
|
