具有记忆功能的可编程计数控制器 |
深圳市凌雁电子有限公司 |
一．概述：

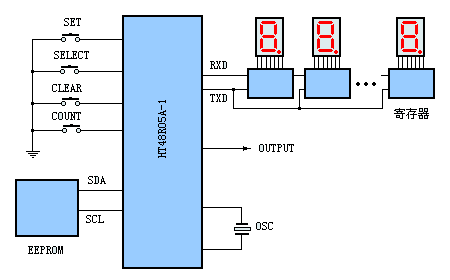

脉冲计数控制器的用途非常广泛，它可对许多物理量转换后的脉冲进行计数并输出控制信号，由单片机构成的可编程脉冲计数器应用则更灵活，计数脉冲的设置随时都可被用户编程（修改），并可记录设置的数据，即使掉电，下次通电工作时同样生效。右图是控制功能简图。
|
|
整机由一片8位微处理器HT48R05A-1进行控制，由6位LED显示计数（或设置）脉冲数据，为记录设置的脉冲，我们选用了一片I2C总线的EEPROM（AT24C01)进行记录。下次开机时，系统首先会从存储器中读取设置的数据，并放到RAM中，以便系统工作时比较。当计数脉冲到达设置的数据时，输出口输出控制脉冲（或电平）。 |
 |

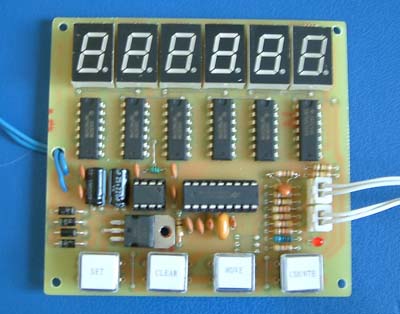

显示部分采用6位七段数码管（LED），有两种电路可选择，一是静态显示方式，由6片74LS164串入并出移位寄存器驱动，这种方式的优点是程序中无需时刻都要管理显示数据，只是在数据更新时，刷新显示内容即可，所用的单片机I/O口少（仅需2个）。缺点是硬件的开支较大，共需6片驱动芯片。第二种方式是采用动态显示方式，仅使用一片74LS164驱动段位码，LED的地址线采用单片机的I/O口（6个）提供，进行分时扫描。优点是硬件较简单（仅用一片74LS164），电路较简洁。缺点是软件上编程较繁杂，每时都需要管理显示部分，而且动态扫描的频率不能太低，以免显示出现闪烁，同时需要占用的I/O口线较多。当然如果I/O口线紧张，也可通过采用外围电路扩展（例如使用3-8译码器75LS138等）来实现。 |
电路中设置了四个按键，分别是“SET”——设置键，“SELECT”——选择键，“COUNT”——置数键，“CLEAR”——清除键。“SET”用于设置数据状态，“SELECT”用于选择设置的LED位置，“CLEAR”用于全部清除所有设置的数据，“COUNT”键用于设置数据。这样用户可分别对每一位LED设置所需要的计数数值。
输出由一只三极管驱动，可驱动12V/0.5A的电流，如果需要驱动更大的电流，需加大功率管的功率。
|
|
|
