6路可驱动大尺寸LED计数控制器		 深圳市凌雁电子有限公司
一．概述：
    我们用一片高性价比的AT89C51单片机设计了一款可同时对6路进行计数的控制器,同时可驱动大尺寸的LED,以便于在共同场合供多人观看计数效果,具备6路继电器输出,还可驱动6路语音芯片输出,非常适合于游戏机这类的控制器。

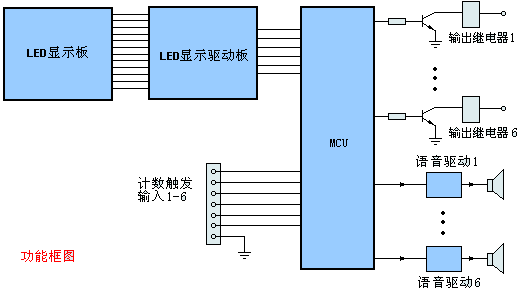

功能方框图
    半控制器设置有三位计时器,可对0-999秒(或分)进行精确计时,也由大尺寸(3"-8"可选,由客户选择)的LED显示器,每一路计数又两位LED显示,计数范围:0-99.共有6路.同时有一开始控制键,当按下开始键,计时开始,此时,6路均可单独计数,计满99停止,同时计时也可进行设置,设置计时到了一定时间便终止计数.自然,计时器也可设置为倒计时方式.按开始键,倒计时开始,当倒计时为0时,终止所有计数器计数.

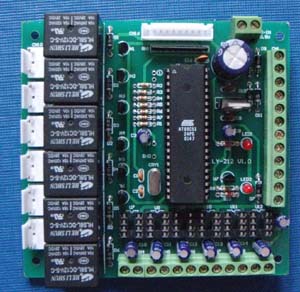

机床计时控制器外观图


    6路计数对应有6个输出端,可设置为计数满足要求,便输出一个电源,输出继电器带动一个可达220V(AC)/10A的负载,亦可同时驱动语音芯片发出相应的语音。
