一．概述：
此可编程定时温度控制器由深圳市凌雁电子有限公司设计开发，该控制器具有一组可编程定时器，定时在15-60分钟，一个可任意设置的恒温值（25-65°C）。开机进入设置模式，设置完成开始接通输出，输出端可接不大于300W的加热毯负载，输出一组220V电源，可控硅作为控制元件。接通输出后，工作时间开始进入倒计时状态，此过程中单片机不断检测加热温度，直至当温度达到设置值，控制精度在正负1°C。主要功能特性简述如下：
|

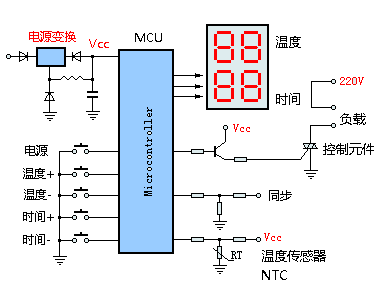

右图是控制功能简图。
XC8P8615（功能类似的MCU很多，比如义隆，九齐，应广等等）是一个内带14路12位ADC转换器的高性能单片机，性价比非常高，SOP-16封装有14个I/O口，2个定时/计数器，2k的ROM容量，128个RAM字节，PWM输出通道，这样优异的单片机完全可应用于一般需要检测模拟电压的消费类电器和医疗保健设备。
整机由一片8位微处理器XC8P8615进行管理，时间和温度值由LED显示，LED由MCU端口直接驱动，成本低廉。一个同步信号输入端，用于对交流电相角跟踪采样，一个输出控制端，以控制双向可控硅输出，一个ADC采样输入端，负责采样温度ADC电压，5个端口连接按键，实现对时间，温度的设置和输出控制。
|  |
整机设置5个按键，分别是电源开关、温度加减键、时间加减键。通过设置时间和温度值。预约时间15-60分钟，设置步长为15分钟。温度值可从25—65°C之间选择，设置步长为5°C。工作过程中，长按温度加减键，时间加减键，可重回设置模式，修改设置参数。设置模式如果5秒内无任何操作，自动返回主工作模式。倒计时为0时，停止输出，2分钟后自动关机，单片机则处于睡眠状态，长按电源键可将系统唤醒。
当进入设置模式时，按温度和时间加减键，相应的七段数码管会闪烁三次，数值会加减，如果不再操作按键，闪烁三次后常亮，如果2秒内不再操作，自动返回主工作模式开始加热程序。
主工作模式中，可随时长按2秒电源键关机，设置模式不可长按电源键关机，因为无操作后，系统自动转入工作模式，此时即可关闭加热器。
由于XC8P8615有14路12位A/D通道，可利用一个ADC通道，仅增加很少的几个阻容件即可构成温度采集电路，有效降低成本。
|
由于整机工作电流约为40mA左右，一般阻容降压的方法不太能提供如此电流，以满足系统的工作电源，我们采用更安全可靠的220V转5V的专用芯片来获得电路板5V的工作电压，这个电源稳定可靠，杂波干扰小，电源稳定，因为单片机中A/D转换器参考电源是取自系统电压，这要求电源的稳定性较高，以免对A/D采样带来误差。
温度传感器采用低成本的负温度系数NTC元件，该元件体积小，线性较好，实际应用中选择线性较好的元件，可容易获得±0.5°C的控制精度。这对于一般简易的控制器已经可以满足要求。
|
|
 |
|
