     几款2.4GHz无线数传模块电路简介
深圳市凌雁电子有限公司


    现代生活中,无线数传模块的应用已经很广泛,无线鼠标,无线键盘,众多非接触智能设备,智能卡,无线网络传输,无线影音系统及无线监控等。

    无线数传按传输速率区分,分为低速数传模块和高速数传模块两大类,低速数传模块使用的载频均较低,一般都在315MHz,433MHz和915MHz这几个频段,所以一般最高传输速率均不大于150kB/s。但这些使用在UHF频段无线设备,载波仍具有一定的穿透和绕射能力,传送距离相对较远,最大可达数百米,这是它的优势,但同时也有其固存的缺点,因为工作频率低,工业干扰大,同时大量的汽车无线遥控(锁)均使用这个频段,干扰相对严重,这在技术上严重制约了数据传输的速率。需要提高数传速率,必须避开干扰环境复杂的这个频段,我们的技术工作者,开辟了2.4GHz频段。

    高速传输模块一般认为传输速率达500kB/s以上即属于高速传输模块,普遍均使用2.4GHz或更高的载频,这个频段,正因为电磁波不容易穿透或绕射,干扰很少,空间电磁环境较干净,为高速数传提供了基础。但正因为频率太高,这个频段的无线电波基本没有穿透或绕射能力,传播仅限于在视线距离内,一般仅能实现约几十米的无线传播距离。

    下面我们对几款常用的2.4GHz无线数传模块作简单介绍。

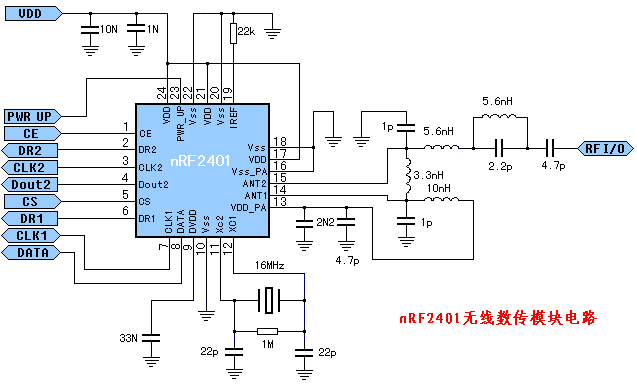

    nRF2401无线数传模块

    nRF2401AG无线数传模块为Nordic公司产品,工作频率为2.4GHz,125个频道,采用GFSK调制方式时,数据传输速率可达1MB/s,优于蓝牙传输,nRF2401内置CRC纠检错协议和硬件电路,工作频率和发射功率等参数均可通过软件编程,极低的工作电压1.9V-3.6V,功耗也很低,每个芯片可通过软件编程最多达40多位地址,只有接收机的收到一致地址时才能进行数据通讯,同时提供一个中断请求。nRF2401AG系列有一个只有发射功能的模块,使用的芯片为nRF2402G。可满足在仅需要发送的场合使用。
  nRF2401无线数传模块主要功能特性:
  △ 真正单片GFSK收发模块,24 pin QFN24封装数传速率可达1MB/s
  △ 仅需两个外围元件125个通道
  △ 通道转换时间小于200us地址CRC算法
  △ 工作电压:1.9-3.6V发射功耗,典型10.5mA
  △ 接收电流:典型18mA100% RF 调制
  △ 无需外部 SAW 滤波器应用于无线鼠标,键盘,游戏,家庭自动设备
     nRF2401 数据手册(English)

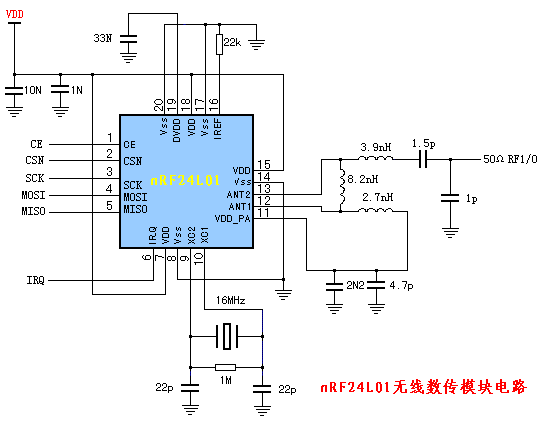

    nRF24L01无线数传模块

    nRF24L01无线数传模块是Nordic公司在nRF2401AG的基础上的升级产品,具有130us快速切换和唤醒时间,与BK2411一样,特有的MultiCeiverMT硬件同时提供6个接收机的功能,此外,将nRF2401AG的1MB/s的速率提升至2MB/s,使得高质量的Volp成为可能,这在同档次的产品里是较高的,nRF24L01同时改善了低功耗特性,特别适合小容量的钮扣电池供电的应用场合,整个解决方案包括链路层和MultiCeiver功能,提供了比nRF2401AG更多的功能和更低的电源消耗,与目前的蓝牙技术相比,在提供更高速数据传输同时,仅需要极小的电源消耗.


     nRF24L01 数据册(English)

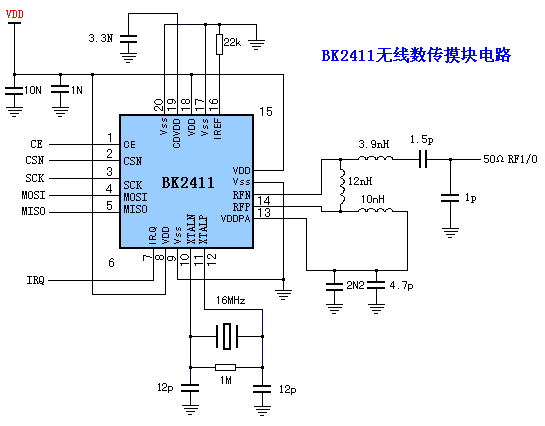

    BK2411无线数传模块

    BK2411无线数传模块为上海博通公司产品,采用FSK与GFSK调制方式,具有1MB/s或者2MB/s的传输速率,而且可编程输出功率:-35dB,-15dB,0dB,5dB等,具有6个数据通道,可组成1:6的星形网络,而且每个数据通道具有收发32字节的FIFO(先入先出缓冲器),不足的地方是功耗控制相对于其他模块稍弱,软件初始化稍复杂,同时在同等距离下误码率稍高,不过它具有相对高的性价比.因此也获得广泛应用.


     BK2411 数据册(English)

    CC2500无线数传模块

    CC2500无线数传模块是美国TI公司产品,具有OOK/ASK/2-FSK/MSK等多种调指方式,在不同的环境中可以选择不同的工作方式,提高工作效率。CC2500的输出功率相对其他数传模块高一些,最高可达1dBm,支持多个数据包连接质量指示,具有单独的64字节RX,TX数据FIFO(先入先出缓冲器)能一次发送或接收更大的数据包,在芯片中集成了各种纠错评估指示电路,属于一种比较严谨的数传模块,它的缺点是数传速率比不了nRF2401,但也可达到500kB/s.这对一般的应用场合是足够了的.

     CC2500 数据手册(English)
