作者:苏州市轻工业职工大学—陈敏


    8279键盘、显示器接口器件是实现人机对话的主要部件,它已为广大用户欢迎和广泛应用。然而在有些应用场合,既要键盘具有普通的数据输入和控制功能,又要键盘具备按钮功能。例如,微机控制的注塑机,在手动控制时需要有点动功能:按钮按下进行调模运动,按钮松开,调模运动停止。本文介绍使8279构成的键盘具有以上功能的实现方法,供读者参考使用。

    为了使8279具有合适的键盘、显示功能,首先要对芯片初始化。可适当地挑选8279的控制字,例如:使8279具有8位显示、右端输入、编码键盘、双键锁定时可选控制字10H.这时每次按键都将产生键特征码,并且存放在FIFOROM中,同时使8279的IRQ引脚变为高电平,可作为向CPU申请中断信号,如果CPU是中断开放的,则转向中断服务程序,可在中断服务程序中读取特征码。每当CPU读取FIFOROM中的数据后,8279自动撤消IRQ信号,IRQ引脚变为低电平。CPU返回主程序后,可由键特征码来决定程序的流向。问题是,当CPU从8279的FIFOROM中读取键特征码后,IRQ虽然恢复底电平,但FIFOROM中的数据并没有消失,仍保存在里面,这时即使使用对改8279清除的指令D3H,也不能将FIFOROM中的数改变,只有按其它键才能改变FIFOROM中的数据,因这样是无法实现按钮功能的。

    为了使键盘具有按钮功能,应该利用8279的传感方式功能,在传感器方式中,8279每当检测到传感状态变化时,IRQ就变为高电平,图1是以8031CPU构成的系统为例,说明IRQ引脚电平的翻新过程。
    8279的IRQ端经反相器接到8031的INT1端(即P3.3引脚)。先将8279设置成编码键盘,允许INT1中断,当键按下时,反相器输出低电平,CPU进入中断服务程序,读取键特征码后,又为高电平。返回主程序后,转向功能程序(例如调模进)。输出控制信号(例如P1.0为“1”时调模进电磁阀得电)后,将8279设置为传感器方式,并且不允许INT1中断,然后调试P3.3是否为低电平。如果按键松开,8279将测出传感器状态发生变化,而使IRQ由低电平转为高电平。也就是说P3.3脚为低电平时,按键已经松开,程序重新设置8279为编码键盘,INT1中断开放,以便使键盘脱离按钮功能。

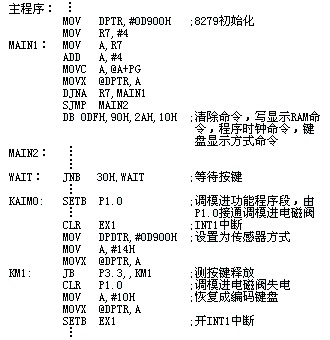

    实现以上功能的程序清单如下:
图1


    中断服务程序略,以上方法在注塑机控制器上使用,证明是完全正确的。
