12位D/A转换器AD667与单片机接口电路
| 深圳市凌雁电子有限公司 |
AD667芯片的主要技术参数:。
△ 分辨率:12位.
△ 双缓冲输出接口
△ 内置高稳定参考电源
△ 输出电压可由硬件选择,有+5V,+10V,+20V,±2.5V,±5V,±10V.
△ 整个工作温度内保持单调性.
△ 最大非线性误差±1/2LSB.
△ 工作电压:±12V--±15V.
△ 功耗低
△ 逻辑输入与TTL和5VCMOS兼容,
△ 温度范围:-55--+125℃
电路结构与引脚功能。<

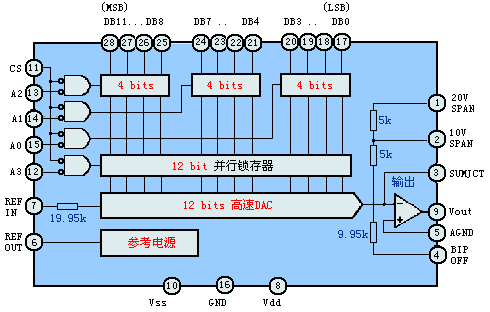

AD667芯片为完全电压输出并可与单片机方便接口的12位D/A转换器,内部功能框图如图1,内部置有高稳定性的参考电压源,输出放大器,双缓冲输入锁寸器,采用12位高精度双极性电源控制开关和一个激光薄膜电阻网络,从而具有快速的稳定时间.该芯片有28个引脚,其中12根(DB0-DB11)为数字输入端,1根模拟输出,4根为地址译码输入,7根为逻辑控制,4根为电源和地引脚.
△ 数字输入信号:DB0--DB11为数字输入端,NA,NB,NC,LDAC,为两级缓冲锁寸器输入端(低电平有效),当D/A锁寸器片选端有效时,可分别由NA--NC选通第一级缓冲的DB3-DB0,DB7-DB4,DB11-DB8,由LDAC选通第二级缓冲.
△ 模拟输出端(pin9):Vout为模拟量输出端,其输出电压范围可通过硬件编程选择,并可实现单极性和双极性输出. |
△ 控制信号端:
CS:D/A锁存器片选端(低电平有效),只有CS端为有效信号时,才会启动锁存器。
REFout:参考输出。
REFin:参考输入。
SPAN(10),SPAN(20):10V,20V量程。
SUM:求和端。
BIP:双极性补偿。
△ 电源和地端:+V,-V分别为正负电源电压,分别为+12V(+15V),-12V(-15V).
AGND>:模拟地端。
GND:电源地端。 |
输出量程硬件编程:
AD667通过硬件编程可实现不同输出电压量程范围,单极性工作时,可获得+5V,+10V,+20V的输出的输出电压.双极性工作时,可获得±2.5V,±5V,±10V的输出电压.当需要输出电压为+5V(或±2.5V)时,引脚1与引脚3相连,引脚9与引脚2相连.当需要输出电压为+10V(或±5V)时,引脚1置空,引脚9与引脚2相连.当需要输出电压为+20V(或±10V)时,引脚1置空,引脚9与引脚1相连.

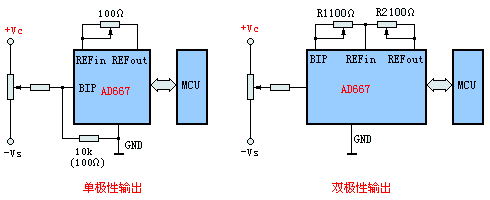

单极性输出和双极性输出连接图如图2所示.双极性输出采用偏移二进制数码方式工作,调整R1和R2可获得当输入数字为800H时,输出电压为0V,实现零点调节.
AD667和单片机的接口电路。
MCS-51系列单片机广泛应用于工业控制和智能花仪器仪表中,它在一块芯片上集成了中央处理器(CPU),RAM,EPROM,定时/计数器,串行口和外中断和I/O接口等资源,目前仍是应用最广泛的单片机系列之一. |
 |
因为现在使用的MCS-51单片机均内带程序存储器的,与AD667的接口非常简单,如果MCS-51单片机的I/O口有富裕,可直接利用这些I/O口与AD667的逻辑控制线相连即可,程序编写也相对简单.
|
|
