利用转换器FC232实现单片机与微机的通讯
| 吉林东北电力学院科研所 作者：骆蔚 王义军 |
[1].FC232转换器的特征与工作原理
FC232转换器是RS232C串口长线收发器，实现了距离长达12km的RS232设备间通讯。FC232采用双绞线或普通四芯导线联接两端设备，将电压信号转换成二线平衡的电流信号，在线路中差分传输，增长了有效距离，不但导线无需屏蔽，而且提高了系统的抗干扰能力。同时内部电路采用了电路检测和光电隔离技术，把RS232接口数据转换成浮地隔离四线双向全双工平衡传输，隔离技术使两端设备地浮空，避免了各种工业和自然电对设备的损害，增强系统的抗干扰性和可靠性。
另外，FC232由RS232C标准接口DTR、RTS端得到馈电，经滤波后给电路供电，不需外接电源。可直接插接于RS232接口上，兼容RS232C接口软件编程标准。
[2].FC232转换器的应用硬件图
实际设计时，一个FC232转换器可直接与微机RS232C接口相联，另一转换器与单片机联接。由于MCS51（96）系列单片机的串行通讯不提供调制解调功能，无RS232C标准信号DTR、RTS，这需要我们自行设计。

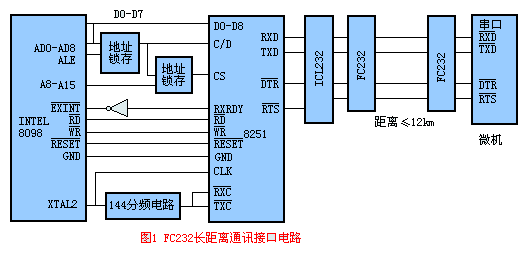

USART8251是可编程通讯接口，其发送器和接收器部分分别完成发送和接收功能，调制解调器控制部分负责处理和调制解调器连接的基本控制信号。我们利用USART8251芯片控制通讯，经过ICL232转换为RS232C电平，然后与FC232相连，实现长距离传输。INTEL8098主频为11.0592MHz，经144分频为8251串行通讯接收器、发送器的时钟信号。图1是利用USART8251串行接口芯片，完成通讯的硬件联接图。
 |
[3].软件设计

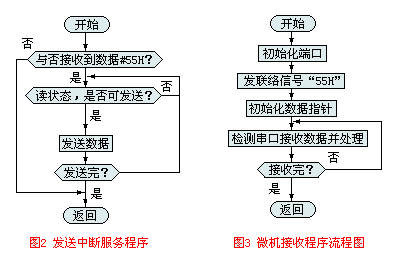

软件流程图参考图2、图3，只需在单片机发送程序中，增加初始化8251命令控制字和方式控制字。
ICL232芯片是专门为RS232C标准设计的，它使单片机MCS51（96）系列可以很方便的与微机RS232C接口相连。FC232可使电压信号转换为二线平衡电流信号，在线路中差分传输，传输距离可增至12km，性能价格比远高于调制解调器。 |
|
|
