| easyprobe8052F单片机仿真开发系统简介 |
▲ 双CPU架构，全开放设计，不占系统资源。
▲ 完全实时仿真，最高速度可达40MHz。
▲ 轻巧实用，可以不使用仿真电缆而直接插入用户目标板，便于现场调试。
▲ 以115200bps通过RS232串口与主机通信。
▲ 支持8X31/32/51/52/54/58及78C31/32/51/52/54/58等芯片。
▲ 28kB仿真存储区，包括64kB程序存储区和64kB数据存储区。
▲ 可按下列属性进行映射：-Overlay(Internal):内部，Target(External)：外部。 | |

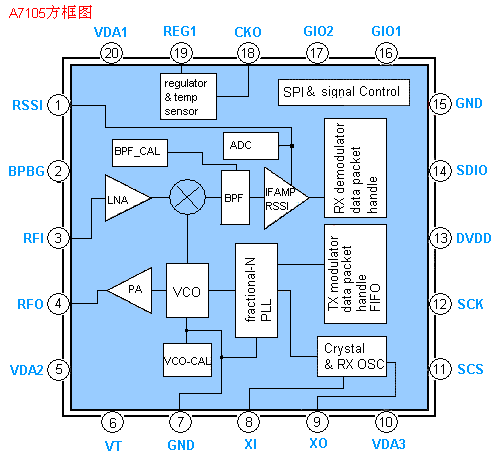

2.4GHz无线数传集成电路A7105
| 深圳市凌雁电子有限公司 |
A7105是一枚使用于2.4GHz ISM频段低成本无线收发射频集成电路,内含高灵敏度的接收电路(250kbps@-99dBm)和高效率的发射电路,适合于通信距离在30m以内的用场场合。
A7105 具有可以编程的工作速率, 最高为500Kbps。 在数字接口部份,提供4pin(SPI)或3pin 接口方式, 在RF 数据的处理有两种模式可供选择 : FIFO(先入先出缓冲器,利用RF 内部的memory 先储存要发射和接收的数据), Direct(直接发射及接收)。在FIFO 模式下, 也支援CRC(CRC16), FEC(约可增加灵敏度1~2dbm),data whitening(也即数据加密), 曼切斯特编和解碼。
A7105 内建接收信号强度指示RSSI, 温度传感器, 以侦测环境对RF IC 的影响, 同时内含一路 ADC 侦测使用电压。无线唤醒机制, 从而延长电池使用寿命。
使用DFN4×4 20pin封装。
|
| △ 频带: 2400 – 2483MHz ISM 频带. |
| △ FSK 和GFSK 调制. |
| △ 低电流消耗: RX:16 mA，TX:19 mA (输出功率 0dBm). |
| △ 可设定射频输出功率: 高达 0 dBm. |
| △ 片内稳压，供电电压范围 1.9 ~ 3.6V. |
| △ 片内集成低功耗阻容振荡器. |
| △ 睡眠模式电流(< 1uA)并且同单片机共用一个晶振. |
| △ 高灵敏度 (-99dBm@250Kbps, -96dBm@500Kbps. ) |
| △ 可设定速率高达 500Kbps. |
| △ 支持4- 线(SPI) 或是3- 线接口访问FIFO数据，命令，和寄存器设置. |
| △ 封包处理硬件包括前导，同步字，前向纠错，CRC数据加密和曼切斯特编码. |
| △ 支持FIFO 扩展功能，最高达到256 字节. |
| △ 易于使用低成本单片机 |
| △ 快速稳定用于跳频系统的时钟合成器. |
| △ 数字接收信号强度指示输出用于纯信道指示 |
| △ 数字温度输出 |
| △ 内含一路ADC检测外部模拟成分. |
| △ 内含无线唤醒系统以降低功耗从而延长电池寿命. |
| △ 支持频率补偿机制以使用低成本低精度晶振. |
|
A7105是一颗成本低廉适用于2.4G ISM频段的射频收发芯片，芯片集成FIFO缓存器、RSSI场强检测、1cH电压检测ADC、温度Sensor。可提供高达-100dBm的高接收灵明度，适用于无线鼠标键盘、游戏手柄、电脑遥控器、遥控玩具等。
|
A7105是一个适用于2.4GISM频段的无线收发一体的廉价射频芯片，内含高灵敏度的接收器（1Mbps@-93dBm），所以在10m以内的产品应用中可大幅度减低RF的输出功率（0dBmto10dBm),来避免射频产品对人体照成可能的损害，同时又能适应50米一般环境的应用。A7105的所有参数可以通过SPI口配置内部寄存器来进行设置，最高的速率可达500kbps,适应4线或3线的SPI控制，另外在RFDATA的处理可有2种模式可供选择;FIFO(利用RF内部的memory 先储存要发射/接收的数据），Direct(直接发射/接收）。
在FIFO模式下，支持CRC(CRC16),FEC(约增加2dBm的灵敏度），data whitening(可视为数据加密），Manchestercode的编/解码。
A7105内含RSSI，温度的sensor，来侦测环境对RFIC的影响，而且也内含一个通道ADC可侦测使用电压。
典型应用：
2.4GISM频段通讯系统,无线资料传输,无线遥控,无线键盘,鼠标,家庭自动化系统,无线玩具，游戏摇杆,无线语音.
|
 |
|
