LM135/235/335温度传感器及其应用
| 深圳市凌雁电子有限公司 |

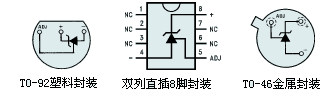

LM135/235/335是美国国家半导体公司推出的精密温度传感器，它工作与齐纳二极管相似，其反向击穿电压随温度按+10mV/k的规律变化，可应用于精密的温度测量设备。它有三种封装形式适合于各类要求的仪器仪表要求，其主要功能特性如下：
|
 直接在绝对温标校准
1℃的精确度
工作电流400uA—5mA
动态阻抗1Ω
便于校准
宽工作温度范围2001℃
低成本
图2是LM135的内部原理图，V15和V16是感温元件，这两个三极管的物理结构有着特定的要求，V15的发射结面积是V16发射结面积的10倍。它们的集电极负载电阻完全一致，如果流过这两个电阻的电流不同，V15和V16的集电极电压也不同，通过V1—V8组成的差分放大器放大，V1的内阻也变化，那么流过Rs的电流也会变化，V+和V-之间的电压亦会改变，这个电压的变化量也就是随温度而变化的。
|
 |
| LM135V+与V-间的电压差⊿V仅随环境温度成正比变化，并获得10mV/K的灵敏度输出。 |
 |
LM135V的主要电气指标如下：
|
| 表1 LM135系列温度传感器精度列表 |
| 参数 |
条件 |
LM135/235 |
LM335 |
单位 |
| 最小值 |
典型值 |
最大值 |
最小值 |
典型值 |
最大值 |
| 输出电压 |
T=25℃,TR=1mA |
2.95 |
2.98 |
3.01 |
2.92 |
2.94 |
3.04 |
V |
| 未校准测量误差 |
T=25℃,TR=1mA |
- |
1 |
3 |
- |
2 |
6 |
℃ |
| 未校准测量误差 |
T=min≤T≤Tmax,TR=1mA |
- |
2 |
5 |
- |
4 |
9 |
℃ |
| 25℃校准后测量误差 |
T=min≤T≤Tmax,TR=1mA |
- |
0.5 |
1.5 |
- |
1 |
2 |
℃ |
| 校准后扩展区测量误差 |
T=Tmax |
- |
2 |
- |
- |
2 |
- |
℃ |
| 非线性误差 |
TR=1mA |
- |
0.3 |
1 |
- |
0.3 |
1.5 |
℃ |
| 表2 LM135系列温度传感器电气性能列表 |
| 参数 |
条件 |
LM135/235 |
LM335 |
单位 |
| 最小值 |
典型值 |
最大值 |
最小值 |
典型值 |
最大值 |
| 输出电压随电流变化量 |
400uA≤TR≤5mA |
- |
2.5 |
10 |
- |
3 |
14 |
V |
| 动态阻抗 |
TR=1mA |
- |
0.5 |
- |
- |
0.6 |
- |
℃ |
| 输出电压温度系数 |
T=min≤T≤Tmax,TR=1mA |
- |
+10 |
- |
- |
+10 |
- |
mV/℃ |
| 热响应时间 |
静态空气中 |
- |
80 |
- |
- |
80 |
- |
s |
| 稳定性 |
T=125℃ |
- |
0.2 |
- |
- |
0.2 |
- |
℃ |
|
