     8位LED数码管显示驱动电路MAX7219 / MAX7221
深圳市凌雁电子有限公司

    MAX7219 / MAX7221为小型8位七段LED共阴数码管驱动芯片,通过串行通信线与MCU连接,最多可驱动8x8=64个LED单元,内部含BCD码译码器和分时扫描电路,8个位驱动,8x8静态RAM保存相应的数字驱动器,仅需一个电阻即可选择所有段LED的电流,MAX7221则兼容SPITM,QSPITM和MICROWIRETM并提供相应的接口,并对转换速率驱动器以降低EMI(电磁兼容特性)辐射。

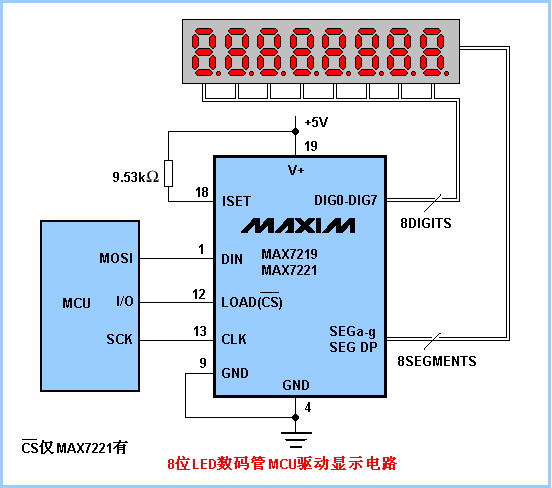

    一个简单的4线串行接口与MCU（或uPs）相连接，除个别地址或数据需要改写均可全部显示，MAX7219 / MAX7221可允许用户选择相应的数据译码或不选择译码。

    此芯片还具有耗电仅为150uA的掉电模式，模拟和数字的亮度控制，扫描控制寄存器可供用户选择1-8位数据，而测试状态可全部点亮所有LED。

    对于应用于3V电压或扫描频率，请参考MAX6951数据手册。

    右图为其引脚示意图，主要功能特性说明如下：

    △  10MHz的串行接口。

    △  独特的LED段控制。

    △  可选择译码或不译码。

    △  150 uA掉电功耗（数据保留）。

    △  数字和模拟亮度控制。

    △  上电所有LED显示。

    △  驱动共阴数码管。

    △  低转换速率以降低EMI（辐射）(MAX7221)。

    △  SPI,QSPI和MICROWIRE串行接口(MAX7221)。

    △  24 pin DIP(双列直插）和SO封装。

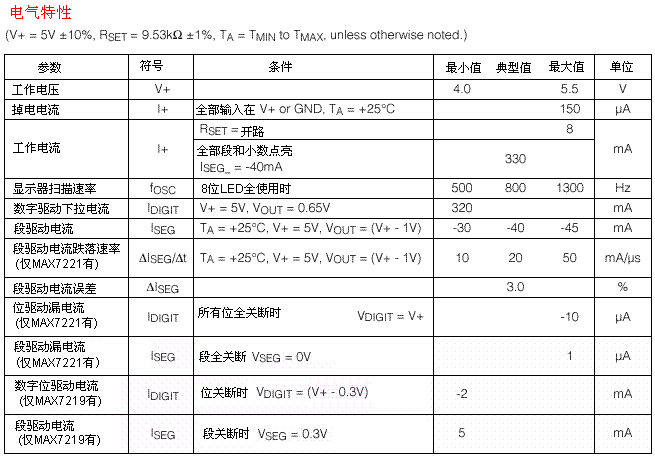

     MAX7219_MAX7221数据手册
