USB总线接口芯片CH372
| 深圳市凌雁电子有限公司 |
 1.概述

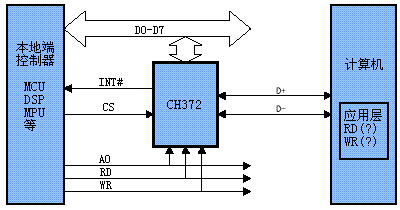

CH372是一个USB总线的通用设备接口芯片,是CH371的升级产品,是CH375的功能简化版,在本地端,CH372具有8位数据总线和读,写,片选控制线以及中断输出,可以方便地挂接在单片机/DSP/MCU/MPU等控制器的系统总线上,在计算机系统中,CH372的配套软件提供了简洁易用的操作接口,与本地端的单片机通讯就如同读写文件。
CH372内置了USB通讯中的底层协议,具有省事的内置固件模式和灵活的外置固件模式,在内置固件模式下,CH372自动处理默任的端点0的所有事务,本地端单片机只要负责数据交换,所以单片机程序非常简洁,在外置固件模式下,由外部单片机根据需要自行处理各种USB请求,从而可以实现符合各种USB类规范的设备。
|
|
2.特点
▲ 全速USB设备接口,兼容USB V2.0,即插即用,外围元器件只需要晶体和电容.
▲ 提供一对主端点和一对辅助端点,支持控制传输,批量传输,中断传输.
▲ 具有省事的内置固件模式和灵活的外置固件模式.
▲ 内置固件模式下屏蔽了相关的USB协议,自动完成标准的USB枚举过程,完全不需要本地控制器件做任何处理,简化了单片机的固件编程.
▲ 通用Windows驱动程序提供设备级接口,通过DLL提供API应用接口.
▲ 产品制造商可以自定义厂商标识(VENDOR ID)和产品标识(Product ID).
▲ 通用的本地8位数据总线,4控制线,读选通,写选通,片选输入,中断输出.
▲ 主端点上传下传64字节,辅助端点上传下传缓冲区各8个字节.
▲ 支持5V电源电压和3.3V电源电压.支持低功耗模式.
|
|
▲ CH372芯片是CH375的功能简化版,CH372在CH375的基础上减少了USB主机方式和串口通讯方式等功能,所以硬件成本更低,但是其它功能完全兼容CH375,可以直接使用CH375的WDM驱动程序和DLL动态链接库.
▲ 采用小型的SSOP-20无铅封装,兼容RoHS,引脚兼容CH374芯片.
|
| 引脚 |
| 引脚号 | 引脚名称 | 类型 | 引脚说明 |
| 20 | Vcc | 电源 | 正电源输入端,需要外接0.1uF电源退耦电容 |
| 18 | GND | 电源 | 公共接地端,需要连接USB总线的地线 |
| 5 | V3 | 电源 | 在3.3V电源电压时连接Vcc输入外部电源,在5V电源电压时外接容量为0.01uF退耦电容 |
| 8 | XI | 输入 | 晶体振荡输入端,需要外接晶体及振荡电容 |
| 9 | XO | 输出 | 晶体振荡的反相输出端,需要外接晶体及振荡电容 |
| 6 | UD+ | USB信号 | USB总线的D+数据线 |
| 7 | UD- | USB信号 | USB总线的D-数据线 |
| 10-17 | D0-D7 | 双向三态 | 8位双向数据总线,内置弱上拉电阻 |
| 3 | RD# | 输入 | 读选通输入,低电平有效,内置弱上拉电阻 |
| 2 | WR# | 输入 | 写选通输入,低电平有效,内置弱上拉电阻 |
| 19 | CS# | 输入 | 片选控制输入,低电平有效,内置弱上拉电阻 |
| 1 | INT# | 输出 | 中断请求输出,低电平有效 |
| 4 | A0 | 输入 | 地址输入线,区分命令口与数据口,内置弱上拉电阻,
当A0=0时可以读写数据,当A0=1时可以写命令 |
|
