AD574 A/D转换器及其应用
| 深圳市凌雁电子有限公司 |
AD574A是美国模拟数字公司（Analog）推出的单片高速12位逐次比较型A/D转换器，内置双极性电路构成的混合集成转换显片，具有外接元件少，功耗低，精度高等特点，并且具有自动校零和自动极性转换功能，只需外接少量的阻容件即可构成一个完整的A/D转换器，其主要功能特性如下：
 分辨率：12位 |
|
非线性误差：小于±1/2LBS或±1LBS |
|
转换速率：25us |
|
模拟电压输入范围：0—10V和0—20V，0—±5V和0—±10V两档四种 |
|
电源电压：±15V和5V |
|
数据输出格式：12位/8位 |
|
芯片工作模式：全速工作模式和单一工作模式 |

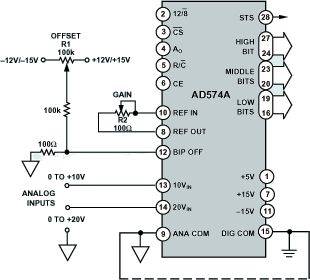

 AD574A的引脚说明：
[1]. Pin1(+V)——+5V电源输入端。
[2]. Pin2( )——数据模式选择端，通过此引脚可选择数据纵线是12位或8位输出。
[3]. Pin3( )——片选端。
[4]. Pin4(A0)——字节地址短周期控制端。与端用来控制启动转换的方式和数据输出格式。须注意的是，端TTL电平不能直接+5V或0V连接。
[5]. Pin5( )——读转换数据控制端。
|
 |
[6]. Pin6(CE)——使能端。
现在我们来讨论AD574A的CE、、、和A0对其工作状态的控制过程。在CE=1、=0同时满足时，AD574A才会正常工作，在AD574处于工作状态时，当=0时A/D转换，当=1是进行数据读出。和A0端用来控制启动转换的方式和数据输出格式。A0-0时，启动的是按完整12位数据方式进行的。当A0=1时，按8位A/D转换方式进行。当=1，也即当AD574A处于数据状态时，A0和控制数据输出状态的格式。当=1时，数据以12位并行输出，当=0时，数据以8位分两次输出。而当A0=0时，输出转换数据的高8位，A0=1时输出A/D转换数据的低4位，这四位占一个字节的高半字节，低半字节补零。其控制逻辑真值表见表1。 |
[7]. Pin7(V+)——正电源输入端，输入+15V电源。
[8]. Pin8(REF OUT)——10V基准电源电压输出端。
[9]. Pin9(AGND)——模拟地端。
[10]. Pin10(REF IN)——基准电源电压输入端。
[11]. Pin(V-)——负电源输入端，输入-15V电源。
[12]. Pin1(V+)——正电源输入端，输入+15V电源。
[13]. Pin13(10V IN)——10V量程模拟电压输入端。
[14]. Pin14(20V IN)——20V量程模拟电压输入端。
|
 |
[15]. Pin15(DGND)——数字地端。
[16]. Pin16—Pin27(DB0—DB11)——12条数据总线。通过这12条数据总线向外输出A/D转换数据。
|
 |
[17]. Pin28(STS)——工作状态指示信号端，当STS=1时，表示转换器正处于转换状态，当STS=0时，声明A/D转换结束，通过此信号可以判别A/D转换器的工作状态，作为单片机的中断或查询信号之用。
AD574A的工作模式：以上我们所述的是AD574A的全控状态，如果需AD574A工作于单一模式，只需将CE、端接至+5V电源端，和A0接至0V，仅用端来控制A/D转换的启动和数据输出。当=0时，启动A/D转换器，经25us后STS=1，表明A/D转换结束，此时将置1，即可从数据端读取数据。 |
| AD574A控制端标志意义 |
| CE |
 |
 |
 |
A0 |
工作状态 |
| 0 |
X |
X |
X |
X |
禁止 |
| x |
1 |
X |
X |
X |
禁止 |
| 1 |
0 |
0 |
X |
0 |
启动12位转换 |
| 1 |
0 |
0 |
X |
1 |
启动8位转换 |
| 1 |
0 |
1 |
接+5V |
X |
12位并行输出有效 |
| 1 |
0 |
1 |
接0V |
0 |
高8位并行输出有效 |
| 1 |
0 |
1 |
接0V |
1 |
低4位并行输出有效 |
AD574A的接口电路

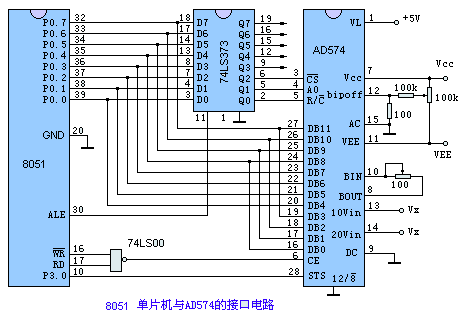

下图是8051单片机与AD574A的接口电路，其中还使用了三态锁存器74LS373和74LS00与非门电路，逻辑控制信号由(、和A0)有8051的数据口P0发出，并由三态锁存器74LS373锁存到输出端Q0、Q1和Q2上，用于控制AD574A的工作过程。AD转换器的数据输出也通过P0数据总线连至8051，由于我们只使用了8位数据口，12位数据分两次读进8051，所以接地。当8051的p3.0查询到STS端转换结束信号后，先将转换后的12位A/D数据的高8位读进8051，然后再将低4位读进8051。这里不管AD574A是处在启动、转换和输出结果，使能端CE都必须为1，因此将8051的写控制线 和读控制线 通过与非门74LS00与AD574A的使能端CE相连。 |
|
