8031单片机定时/计数器的妙用
| 作者:李成仁 庄葵 胡继发 |

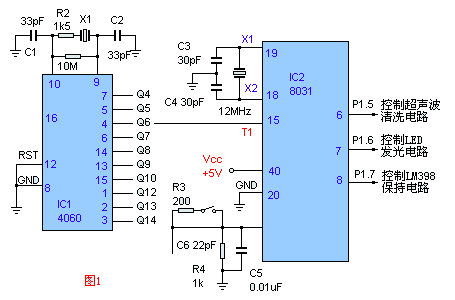

我们在进行《液体浓度在线测量仪》的研制过程中,应用8031单片机作为系统控制和数据处理部件,探头是光纤传感器,光源为发光二极管LED。考虑到:(1)直流信号的温度效应(如光电接收器的暗电流、放大电路的零点漂移),(2)增大LED的工作电流,增强其发光强度,提高信噪比,使整套仪器抗干扰能力强。(3)延长LED的使用寿命等。我们采用脉冲发光方法,即在每测量一次数据的周期内,LED发光200us,同时光信号由PIN二极管转换为电信号,放大后由LM398进行取样保持。在8031进行数据采集和处理所需的580ms时间内,LED不发光。由于LED处于占空比较小的脉冲发光状态,因此无论是理论上还是实验上都要求LED工作于均匀间隔发光的形式,这样才能保证LED物理特性最好,发光稳定,才可能进行绝对值测量。程序中有判断、转移,每次测量中数据处理的时间并不相等,8031内部定时器若工作在常数自动重新装入的8位定时/计数方式时,也仅能与程序并行定时较短时间,与所需的近600ms相差甚远。因此我们将定时/计数器用于外部计数器的方法,来强迫定时开启LED发光电路达到目的,电路如图1所示。
|
|
4060是14级计数兼振荡器,内部串级构成14级2进计数/分频器,另有两级反相放大器。晶体为32kHz(电子手表内用小晶振),4脚(Q6)输出周期为4ms的方波,作为外部脉冲输入到8031的定时器T1(P3.5),当记满150次(600ms)时,LED发光一次。

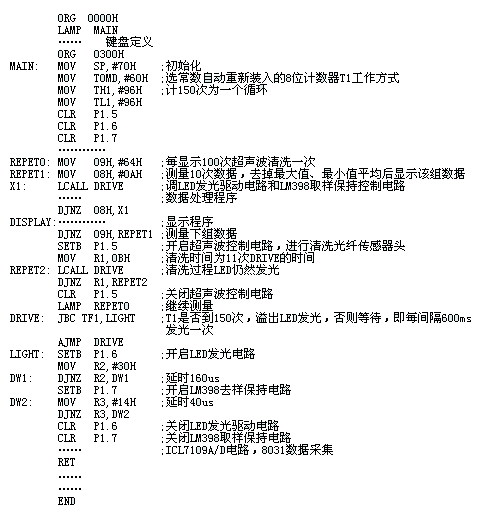

>还需要提及的是,光纤传感器直接与被测液体相接触,易被液体污染而影响测量数据的准确性,我们采用超声波清洗技术,效果理想。在超声波清洗过程中,虽然不进行数据采集和处理,也要求LED处于均匀发光状态。相应的主要程序如下:
|
| |
