双音多频(DTMF)编译码器广泛应用在遥控、遥测、数据传输等方面,尤其与一些微处理器配合,使用起来更加灵活。
MT8880是一个完整的DTMF收发器。它集接收器与发送器为一体,并具有与微处理器接口的数据总线和控制总线特性,可以方便地与MOTOROLA、INTEL等系列的单片机想连,构成完整的受发通信。。

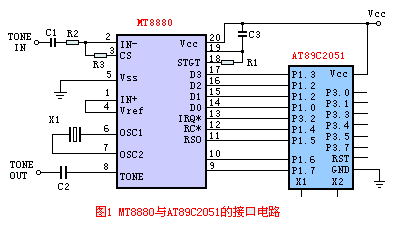

利用AT89C2051单片机的双向I/O口与MT8880直接相连,利用其丰富的位操作指令模拟MT8880的时序,从而实现对MT8880的读、写操作控制。采用这种方法最多占用9条I/O线(若工作在中断方式),至少还有6条I/O线可选用,例如可以扩展串行EEPROM、键盘、显示等。其最大优点L成本低、体积小、电路连接简单、程序保密性高等。其通信部分的硬件电路如图1所示。图中MT8880的数据线D0-D3与AT89C2051的P1.0—P1.3相对应,读、写线(WR*)、片选线(CS*)、寄存器输入选择线(RSI)和时钟线(CP)分别对应AT89C2051的P1.7—P1.4,中断线(IRQ*)接AT89C2051的外部中断0(P3.2)。
接口电路如下: |
