     BL8530高效低噪声PFM DC/DC升压稳压器
深圳市凌雁电子有限公司

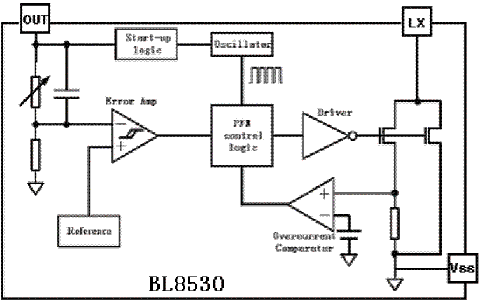

     器件简介

    BL8530系列是FPM控制的开关型DC/DC升压稳压芯片,0.8V的启动电压,高达200mA的负载驱动能力(当Vin=1.8V,Vout=3.3V时)极低的静态电流(Iq<5.5uA),使得BL8530非常适合于便携式1-4节普通电池应用场合。

    BL8530在电路设计及生产中,特别针对开关电路固有的噪声问题进行了改良,极大的减少了对其周边电路的干扰。

    BL8530电路采用了高性能,低功耗的参考电压电路结构,同时在生产中引入修正技术,保证了输出电压的高输出精度及低温度漂移。

    BL8530BL8530可提供SOT-89-3,SOT-23-3,SOT-23-5封装形式。在SOT-2305封装形式中，通过CE使能端，可方便控制芯片的开关，使芯片的功耗达到最小。


应用电路1
     特征

     极强的负载驱动能力：Vin=1.8V时可提供3.3V,200mA的负载电流。
     0.8V极低的启动电压（Iout=1mA时）。
     2.5-6.0V的输出电压范围（0.1V步进，可根据客户需求进行定制）。
     输出电压精度±2%。
     低输出电压温度漂移：±100ppm/℃
     仅需电感，电容，肖特基二极管三个外部元件。
     效率高达85%。
     芯片静态工作电流小于5.5uA。


应用电路1

     引脚定义表

BL8530引脚说明
引脚号 引脚名称 功能描述
SOT-89-3 SOT-23-3 SOT-23-5
1 1 4 Vss(GND) 接地引脚
2 3 2 Vout 输出电压监测或
内部供电引脚
3 2 5 Lx(Ext) 开关引脚
- - 3 NC 空脚
- - 1 CE 使能端

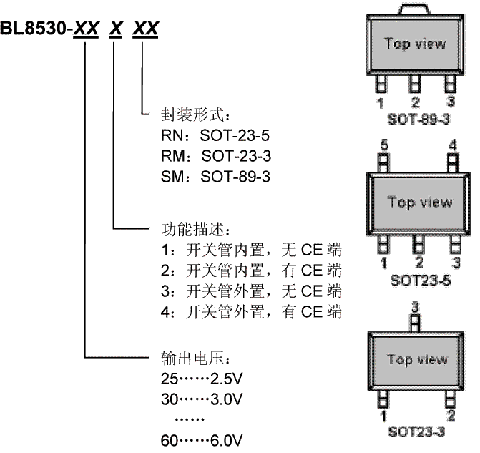

BL8530产品命名方法
产品名称 输出电压规格 开关管 CE端 封装形式
BL8530-XX1SM xx V 内置 无 SOT-89-3
BL8530-XX1RM xx V 内置 无 SOT-23-3
BL8530-XX2RN xx V 内置 有 SOT-23-5
BL8530-XX3SM xx V 外置 无 SOT-89-3
BL8530-XX3RM xx V 外置 无 SOT-23-3
BL8530-XX4RN xx V 外置 有 SOT-23-5

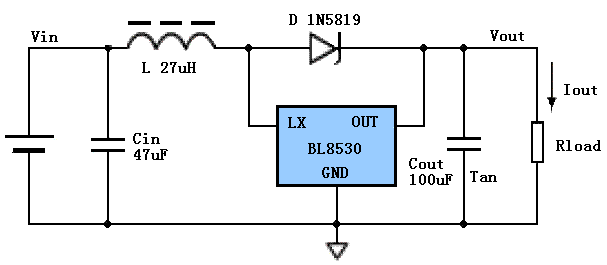

    典型应用电路

应用电路
      >> 数据手册(中文) [Datasheet]

    contact_us  供应芯片，需要请联系我们
