     LM1572 电源电路
深圳市凌雁电子有限公司

    LM1572是一个频率为500kHz降压型开关脉宽调制稳压电路，可驱动1.5A的负载，占用较小的PCB空间，有极好的电流响应特性和较宽的工作电压范围，是美国国半公司采用先进的模拟双极形CMOS与DMOS处理工艺制造，能够较高的开关频率下提供较高的效率。内置150mΩ场效应功率管可在较小的封装中提供较大的功率。

    LM1572具有可编程软启动和防浪涌冲击电流的频率反馈电路，可按次序实现与TTL兼容的切断功能。待机状态具有2.3mA的上拉电流，切断状态耗电仅为26uA。LM1572的TSSOP-16封装形式可实现输出可调或固定输出为5.0V和3.3V。而可调形式则能实现2.42V至5.0V连续可调。其主要特性如下：
LM1572外形图
     主要特征

     500kHz的开关时钟和小型封装形式。
     内置150Ω场效应功率管MOSFET。
     能驱动1.5A的电流负载。
     电流控制模式。
     可编程软启动功能。
     内置斜率补偿功能。
     兼容TTL电路。
     固定5V和3.3V或可调输出。
     关闭状态耗电仅为26uA。
     逐周电流抑制功能。
     短路和超温保护电路。
     TSSOP-16封装形式。
    LM1572数据手册

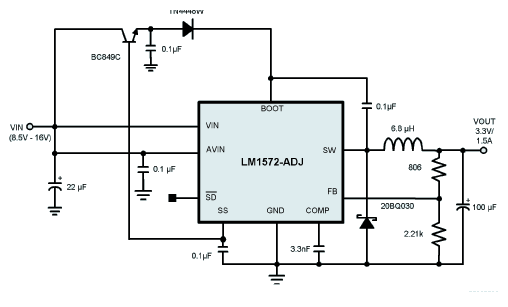

LM1572典型应用电路1
LM1572应用电路1

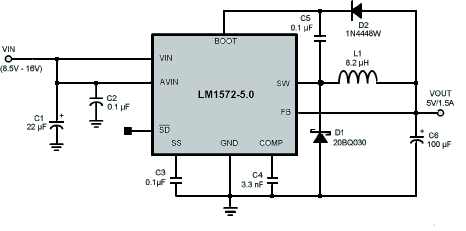

LM1572典型应用电路2
LM1572应用电路2

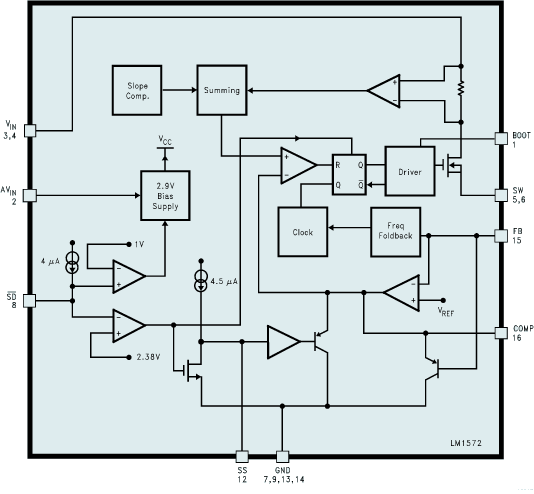

LM1572内部方框图

LM1572内部方框图
