TL494脉宽调制控制电路
| 深圳市凌雁电子有限公司 |
TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。其主要特性如下：
☆ 主要特征
☆ 集成了全部的脉宽调制电路。
☆ 片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）。
☆ 内置误差放大器。
☆ 内止5V参考基准电压源。
☆ 可调整死区时间。
☆ 内置功率晶体管可提供500mA的驱动能力。
☆ 推或拉两种输出方式。
|
 |
☆ 工作原理简述
TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：

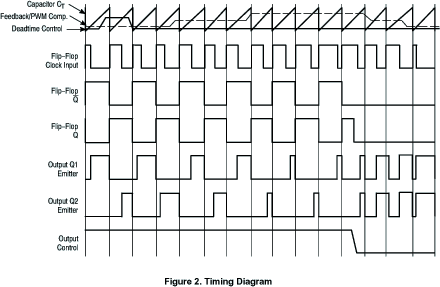

输出脉冲的宽度是通过电容CT上的正极性锯齿波电压与另外两个控制信号进行比较来实现。功率输出管Q1和Q2受控于或非门。当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。当控制信号增大，输出脉冲的宽度将减小。参见图2。
|
 |
控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。死区时间比较器具有120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。当把死区时间控制输入端接上固定的电压（范围在0—3.3V之间）即能在输出脉冲上产生附加的死区时间。
|
| |
|
