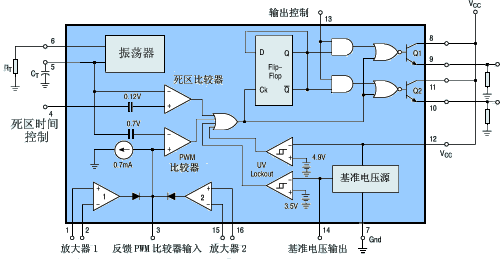

脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段：当反馈电压从0.5V变化到3.5时，输出的脉冲宽度从被死区确定的最大导通百分比时间中下降到零。两个误差放大器具有从-0.3V到（Vcc-2.0）的共模输入范围，这可能从电源的输出电压和电流察觉得到。误差放大器的输出端常处于高电平，它与脉冲宽度调制器的反相输入端进行“或”运算，正是这种电路结构，放大器只需最小的输出即可支配控制回路。 |

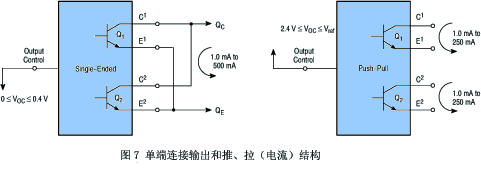

当比较器CT放电，一个正脉冲出现在死区比较器的输出端，受脉冲约束的双稳触发器进行计时，同时停止输出管Q1和Q2的工作。若输出控制端连接到参考电压源，那么调制脉冲交替输出至两个输出晶体管，输出频率等于脉冲振荡器的一半。如果工作于单端状态，且最大占空比小于50%时，输出驱动信号分别从晶体管Q1或Q2取得。输出变压器一个反馈绕组及二极管提供反馈电压。在单端工作模式下，当需要更高的驱动电流输出，亦可将Q1和Q2并联使用，这时，需将输出模式控制脚接地以关闭双稳触发器。这种状态下，输出的脉冲频率将等于振荡器的频率。
TL494内置一个5.0V的基准电压源，使用外置偏置电路时，可提供高达10mA的负载电流，在典型的0—70℃温度范围50mV温漂条件下，该基准电压源能提供±5%的精确度。
|
| TL494的极限参数 |
| 名称 | 代号 |
极限值 | 单位 |
| 工作电压 | Vcc |
42 | V |
| 集电极输出电压 | Vc1,Vc2 |
42 | V |
| 集电极输出电流 | Ic1,Ic2 |
500 | mA |
| 放大器输入电压范围 | VIR |
-0.3V—+42 | V |
| 功耗 | PD |
1000 | mW |
| 热阻 | RθJA |
80 | ℃/W |
| 工作结温 | TJ |
125 | ℃ |
工作环境温度
TL494B
TL494C
TL494I
NCV494B | TA |
-40—+125
0—+70
-40—+85
-40—+125 | ℃ |
| 额定环境温度 | TA |
40 | ℃ |
|
|
