| 矽杰微 USB 接口 XJIDE仿真器 |
▲ XJIDE是一套Windows操作系统下执行的8位矽杰单片机整合开发环境软件(含编辑、计划管理(Project)、编译、除错）等功能，从规划、设计到除错，XJIDE主要目的在于让矽杰单片机开发人员方便地使用，支持更多的功能和提供稳定可靠的程序编译和传输环境，支持汇编和C语言编程。
| |
矽杰微 X8P3604 单片机
| 深圳市凌雁电子有限公司 |
X8P3604是无锡矽杰微电子公司推出的一款基于CMOS技术的高速低功耗8位单片机,内置4kx16bit一次性可编程用户程序存储器(OTP-ROM)，集成32X4 LCD驱动输出，适合有较复杂LCD显示的产品，省去LCD驱动芯片。很多复用端口以适应不同的产品需求。
X8P3604的核心是一个嵌入式8位处理器，片内包涵4kx16bit用户程序存储器，144x8bit通用存储器，128x8bit片内RAM，定时/计数器，看门狗电路。功能强大，应用范围广，广泛应用于家用电器，消费类电子产品和工业控制装置，用户仿真器编写和调试正确的机器码文件，通过编程器烧录入芯片,有13个掩模选项可满足不同产品的要求,同时有密码保护位防止程序数据被读出.
|
| ★ CPU配置： |
| ★ 4k×16bit程序存储器(OTP-ROM) |
| ★ 144×8bit片内通用寄存器. |
| ★ 128×8bit片内RAM. |
| ★ 8级堆栈空间. |
| ★ 7级可编程电压复位LVR:1.2V,1.6V,1.8V,2.4V,2.7V,3.0V,3.3V. |
 |
| ★ I/O配置： |
| ★ 5组双向I/O口: P5, P6, P7,P8,P9. |
| ★ 32个I/O引脚. |
| ★ 可唤醒口:P5,P6,P7,P8口. |
| ★ 32个可编程上下拉I/O引脚. |
★ 工作温度范围： |
| ★ 9个可编程漏极开路I/O引脚. |
★ 工作电压：1.8—5.5V(0-70℃) |
★ 32个可编程驱动增强I/O引脚.
|
★ 工作电压：2.3—5.5V(-40-85℃)
|
| ★ 工作频率范围： |
| ★ 外置ERIC振荡电路 |
| ★ 外置XT振荡电路 |
★ 指令周期分频选择:2T/4T/8T/16T
|
| ★ 外围模块： |
★ LCD模块： |
| ★ 8bit实时时钟/计数器. |
★ 4个公共驱动引脚. |
| ★ 一个红外发射器 |
★ 32个字段驱动引脚 |
| ★ 3x10bit PWM互补输出(4组共12路). |
★ LCD偏压:1/3,1/2. |
| ★ PWM输出极性可选，死区可调，可级联. |
|
| ★ PWM0支持低速晶振模式唤醒(外接低速晶振). |
|
|
| ★ 中断源： |
★ 封装类型. |
| ★ RTC中断. |
★ X83604-QFP64. |
| ★ TCC溢出中断. |
★ X83604-LQFP64. |
| ★ 外部中断INT0,INT1. |
★ X83604-QFP44. |
| ★ 输入端口状态改变产生中断. |
★ X83604-LQFP44. |
| ★ 计数器1,计数器2中断. |
|
| ★ 低电压检测(LVD)中断. |
|
| ★ 高低电平脉宽中断. |
|
| ★ 3路PWM中断. |
|
| ★ 看门狗中断. |
|
|
 |

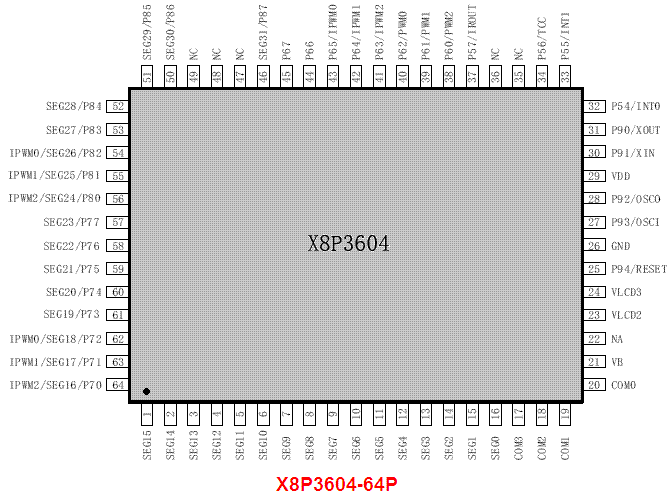

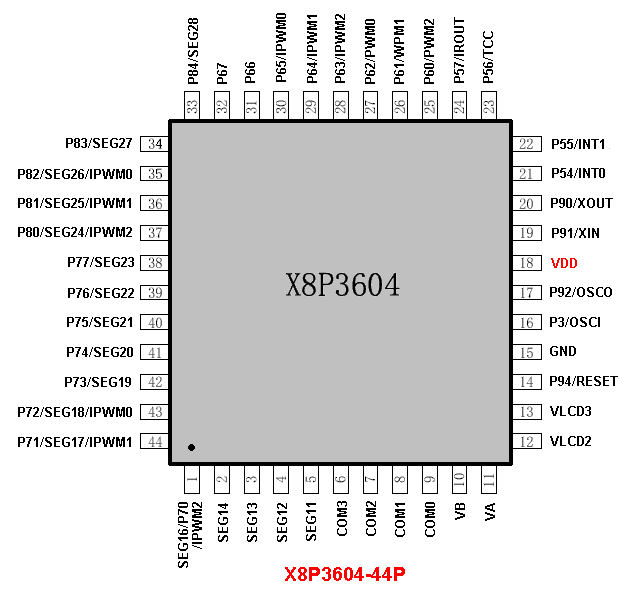

| X8P3604单片机描述(针对20pin封装) |
| 符号 |
引脚(pin) |
管脚名 |
I/O类型 |
功能描述 |
| SEG |
1-16 |
SEG15-0 |
- |
LCD端输出 |
| COM |
17-20 |
COM3-0 |
- |
LCD公共端 |
| VB |
21 |
VB |
I |
分压电容输入端 |
| VA |
22 |
VA |
I |
分压电容输入端 |
| VLCD2 |
23 |
VLCD2 |
O |
LCD偏压输出 |
| VLCD3 |
24 |
VLCD3 |
O |
LCD偏压输出 |
| P94 |
25 |
P94/RESET |
I/O |
GPIO,可编程上拉，开漏输出，高驱动 |
| GND |
26 |
GND |
- |
电源地 |
| P93 |
27 |
P93/OSCI |
I/O |
GPIO,可编程上下拉，高驱动,高速晶振输入端 |
| P92 |
28 |
P92/OSCO |
I |
GPIO,可编程上下拉，高速晶振输出端 |
| VDD |
29 |
VDD |
- |
电源+ |
| P91 |
30 |
P91/XIN |
I |
GPIO,可编程上下拉,高驱动,低速晶振输入端 |
| P90 |
31 |
P90/XOUT |
I/O |
GPIO,可编程上下拉，高驱动，低速晶振输出端 |
| P54 |
32 |
P54/INT0 |
I/O |
GPIO,可编程上下拉，高驱动，端口唤醒、外部中断输入 |
| P55 |
33 |
P55/INT1 |
I/O |
GPIO,可编程上下拉，高驱动，端口唤醒、外部中断输入 |
| P56 |
34 |
P56 |
I/O |
GPIO,可编程上下拉，高驱动，端口唤醒 |
| NC |
35,36 |
NC |
- |
NC |
| P57 |
37 |
P57/IROUT |
I/O |
GPIO,可编程上下拉，高驱动，端口唤醒 |
| P60 |
38 |
P60/PWM2 |
I/O |
GPIO,可编程上下拉，高驱动,开漏输出,端口唤醒,PWM2输出 |
| P61 |
39 |
P61/PWM1 |
I/O |
GPIO,可编程上下拉，高驱动,开漏输出,端口唤醒,PWM1输出 |
| P62 |
40 |
P62/PWM0 |
I/O |
GPIO,可编程上下拉，高驱动,开漏输出,端口唤醒,PWM0输出 |
| P63 |
41 |
P63/IPWM2 |
I/O |
GPIO,可编程上下拉，高驱动，开漏输出,端口唤醒,PWM2互补输出 |
| P64 |
42 |
P64/IPWM1 |
I/O |
GPIO,可编程上下拉，高驱动,开漏输出,端口唤醒,PWM1互补输出 |
| P65 |
43 |
P65/IPWM0 |
I/O |
GPIO,可编程上下拉，高驱动,开漏输出,端口唤醒,PWM0互补输出 |
| P66 |
44 |
P66 |
I/O |
GPIO,可编程上下拉，高驱动,开漏输出,端口唤醒 |
| P67 |
45 |
P67 |
I/O |
GPIO,可编程上下拉，高驱动，开漏输出,端口唤醒 |
| P87 |
46 |
P87/SEG31 |
I/O |
GPIO,可编程上下拉，高驱动,端口唤醒,LCD段输出 |
| NC |
47-49 |
NC |
- |
NC |
| P86 |
50 |
P86/SEG30 |
I/O |
GPIO,可编程上下拉，高驱动,端口唤醒,LCD段输出 |
| P85 |
51 |
P85/SEG29 |
I/O |
GPIO,可编程上下拉，高驱动,端口唤醒,LCD段输出 |
| P84 |
52 |
P84/SEG28 |
I/O |
GPIO,可编程上下拉，高驱动,端口唤醒,LCD段输出 |
| P83 |
53 |
P83/SEG27 |
I/O |
GPIO,可编程上下拉，高驱动,端口唤醒,LCD段输出 |
| P82 |
54 |
P82/SEG26/IPWM0 |
I/O |
GPIO,可编程上下拉，高驱动,端口唤醒,LCD段输出,PWM0互补输出 |
| P81 |
55 |
P81/SEG25/IPWM1 |
I/O |
GPIO,可编程上下拉，高驱动,端口唤醒,LCD段输出,PWM1互补输出 |
| P80 |
56 |
P80/SEG24/IPWM2 |
I/O |
GPIO,可编程上下拉，高驱动,端口唤醒,LCD段输出,PWM2互补输出 |
| P77 |
57 |
P77/SEG23 |
I/O |
GPIO,可编程上下拉，高驱动,端口唤醒,LCD段输出 |
| P76 |
58 |
P76/SEG22 |
I/O |
GPIO,可编程上下拉，高驱动,端口唤醒,LCD段输出 |
| P75 |
59 |
P75/SEG21 |
I/O |
GPIO,可编程上下拉，高驱动,端口唤醒,LCD段输出 |
| P74 |
60 |
P74/SEG20 |
I/O |
GPIO,可编程上下拉，高驱动,端口唤醒,LCD段输出 |
| P73 |
61 |
P73/SEG19 |
I/O |
GPIO,可编程上下拉，高驱动,端口唤醒,LCD段输出 |
| P72 |
62 |
P72/SEG18/IPWM0 |
I/O |
GPIO,可编程上下拉，高驱动,端口唤醒,LCD段输出,IPWM0互补输出 |
| P71 |
63 |
P71/SEG17/IPWM1 |
I/O |
GPIO,可编程上下拉，高驱动,端口唤醒,LCD段输出,IPWM1互补输出 |
| P70 |
64 |
P71/SEG16/IPWM2 |
I/O |
GPIO,可编程上下拉，高驱动,端口唤醒,LCD段输出,IPWM2互补输出 |
 |
|
参考X8P3604
