矽杰微 X8P1101B 单片机
| 深圳市凌雁电子有限公司 |
X8P1101B是无锡矽杰微电子公司推出的8位单片机,仅有8/6个引脚SOP-8和SOT23-6两种封装,与台湾义隆公司的EM78P153S引脚兼容,义隆的EM78P153S上的程序或代码文件无需修改即可烧写到X8P1101B上,使用无锡矽杰微电子编程器,器件选择X8P1101B即可.
其内部集有1k×14bit OTP(一次性)ROM(程序存储器),用户通过仿真器编写和调试正确的机器码文件通过编程器烧录入芯片,有13个掩模选项可满足不同产品的要求,同时有密码保护位防止程序数据被读出. |
| ★ 工作电压：1.8—5.5V |
| ★ 工作温度：-40-85℃ |
| ★ 时钟频率：内置2个校准RC振荡源(1MHz,8MHz) |
| ★ 3路共周期8bit PWM输出 |
| ★ 低功耗：在5V/8MHz工作条件下,电流小于1.1mA,3V/32kHz条件下,电流为20uA,睡眠模式下电流仅为1uA. |
| ★ 1024×14bit程序存储器(OTPROM),48×8bit片内RAM. |
| ★ P63可配置上拉和输出 |
| ★ 片内8MHz校准RC振荡器 |
| ★ 可编程振荡器起振时间预分频器 |
| ★ 可编程WDT定时器 |
| ★ 一个密码保护位 |
| ★ 6/12个双向I/O端口 |
| ★ 5级堆栈空间 | |
|
| ★ 掉电模式 |
| ★ 4个中断源:TCC溢出中断,睡眠状态唤醒中断,外部中断.T1/PWM周期溢出中断 |
| ★ 可编程自由运行看门狗定时器(WDT) |
| ★ 有6个引脚可编程为上拉,有5个引脚可编程为下拉. |
| ★ 有6个引脚可编程为漏极开路. |
| ★ 每个指令周期为两个时钟周期,99%为单指令周期. |
| ★ 具有低压复位单元,检测范围1.2V-3.6V ±0.3V. |
★ X8P1001B 为8 或 14pin 封装,有:DIP-8 和SOP-8 和SOP-14和DIP14 4种封装形式.
|

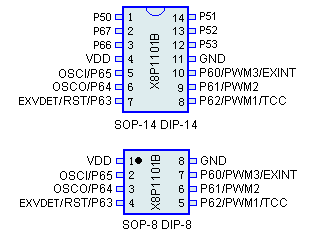

| X8P1101B单片机描述 |
| 符号 |
引脚(pin) |
I/O类型 |
功能描述 |
| VDD |
4 |
- |
电源+ |
| P65/OSCI |
5 |
I/O |
通用I/O引脚
外部时钟输入
上拉/下拉
引脚变化将单片机从睡眠中唤醒 |
| P64/OSC2 |
6 |
I/O |
通用I/O引脚
内部时钟输出
上拉/下拉
引脚变化将单片机从睡眠中唤醒 |
| P63/RESET/Vpp |
7 |
I/O |
置RESET为低电平复位
可编程上拉
高驱动
引脚变化将单片机从睡眠中唤醒 |
| P62/TCC/PWM1 |
8 |
I/O |
通用I/O引脚
上拉/下拉/漏极开路
外部时钟/计数器输入引脚
PWM1 输出
引脚变化将单片机从睡眠中唤醒 |
| P61/PWM2 |
9 |
I/O |
通用I/O引脚
上拉/下拉/漏极开路
PWM2 输出
引脚变化将单片机从睡眠中唤醒 |
| P60/INT/PWM3 |
10 |
I/O |
通用I/O引脚
上拉/下拉/漏极开路
编程模式下斯密特触发输入出
PWM3 输出
下降沿触发的外部中断输入引脚 |
| P66/P67 |
3,2 |
I/O |
通用I/O引脚
上拉/漏极开路
引脚变化将单片机从睡眠中唤醒 |
| P50-P53 |
1,14,13,12 |
I/O |
通用I/O引脚
下拉
|
| GND |
11 |
- |
电源(地) |
|
参考X8P1101B
