矽杰微
    矽杰微 USB 接口 Writer 编程器
   操作方便,简洁实用。
   LCD显示编程状态。
   一个集成所有编程操作的烧写系统。
   可与任一电脑相连接使用或使用本身编程键操作,暂不支持winXP系统。
   可加载文件为二进制格式(文件扩展名为.xbin或义隆的.cds格式)。
   一旦加载代码文件,自动生成.xj含有配置选项的二进制格式。
   提供多种通用功能:读,空片检查,校验,编程,保存,加密和自动编程。
   可移动操作的友好操作界面。
     矽杰微 X8P1001B 单片机
    深圳市凌雁电子有限公司


     X8P1001B是无锡矽杰微电子公司推出一款COMS高速低功耗8位单片机,内置1kx14bit一次性可编程存储器,仅有6/8个引脚两种封装,与台湾义隆公司的EM78P153S引脚部分兼容,义隆的EM78P153S上的程序或代码文件可烧写到X8P1001B上,使用无锡矽杰微电子编程器,器件选择X8B1001B即可.



     其内部集有1k×14bit OTP(一次性)ROM(程序存储器),用户通过仿真器编写和调试正确的机器码文件通过编程器烧录入芯片,有13个掩模选项可满足不同产品的要求,同时有密码保护位防止程序数据被读出.
    工作电压:1.8—5.5V
    工作温度:-40-85℃
    时钟频率:内置2个校准RC振荡源(1MHz,8MHz)
    3路共周期8bit PWM输出
    低功耗:在5V/8MHz工作条件下,电流小于1.1mA,3V/32kHz条件下,电流为20uA,睡眠模式下电流仅为1uA.
    1024×14bit程序存储器(OTPROM),48×8bit片内RAM.
    P63可配置上拉和输出
    片内8MHz校准RC振荡器
    可编程振荡器起振时间预分频器
    可编程WDT定时器
    一个密码保护位
    4/6个双向I/O端口
    5级堆栈空间

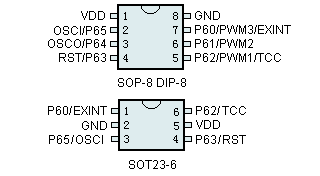

X8P1001B引脚图
    掉电模式
    4个中断源:TCC溢出中断,睡眠状态唤醒中断,外部中断.T1/PWM周期溢出中断
    可编程自由运行看门狗定时器(WDT)
    有4个引脚可编程为上拉,有5个引脚可编程为下拉.
    有4个引脚可编程为漏极开路.
    每个指令周期为两个时钟周期,99%为单指令周期.
    具有低压复位单元,检测范围1.2V-3.6V ±0.3V.
    X8P1001B 为6 或 8pin 封装,有:DIP-8 和SOP-8 和SOT23-6 超小型3种封装形式.

X8P1001B单片机描述
符号 引脚(pin) I/O类型 功能描述
VDD 1 - 电源+
P65/OSCI 2 I/O 通用I/O引脚
外部时钟输入
上拉/下拉/驱动增强
引脚变化将单片机从睡眠中唤醒
P64/OSC2 3 I/O 通用I/O引脚
内部时钟输出
上拉/下拉/驱动增强
引脚变化将单片机从睡眠中唤醒
P63/RESET/Vpp 4 I/O 置RESET为低电平复位
可编程上拉/输出
高驱动
引脚变化将单片机从睡眠中唤醒
P62/TCC/PWM1 5 I/O 通用I/O引脚
上拉/下拉/驱动增强
外部时钟/计数器输入引脚
PWM1 输出
引脚变化将单片机从睡眠中唤醒
P61/PWM2 6 I/O 通用I/O引脚
上拉/下拉/驱动增强
PWM2 输出
引脚变化将单片机从睡眠中唤醒
P60/INT/PWM3 7 I/O 通用I/O引脚
上拉/下拉/驱动增强
编程模式下斯密特触发输入出
PWM3 输出
下降沿触发的外部中断输入引脚
GND 8 - 电源(地)


    参考X8P1001B 数据手册(Datasheet)
