矽杰微 X8E1101 单片机
| 深圳市凌雁电子有限公司 |
X8E1101是无锡矽杰微电子公司推出一款COMS高速低功耗8位单片机,内置1kx14bit一次性可编程存储器，仅有8/14个引脚两种封装,与台湾义隆公司的EM78P153S引脚兼容,义隆的EM78P153S上的程序或代码文件可烧写到X8E1101上,使用无锡矽杰微电子编程器,器件选择X8E1101B即可.
X8E1101的内核是一个嵌入式8位CPU，片内含46x8bit的SRAM和128x8bit EEPROM,11个输入输出口，中断控制，片内RC振荡器。定时/计数器，看门狗(WDT)，是一个功能强大的处理器，作为通用性单片机，X8PE1101可用于家用电器，消费类电子产品及工业自动化领域. |
| ★ 1024×14bit程序存储器(OTPROM). |
| ★ 48×8bit片内SRAM |
| ★ 128×8bit片内EEPROM |
| ★ 1路8bit PWM输出 |
| ★ 5级堆栈空间 |
| ★ 工作电压：1.8—5.5V |
| ★ 工作温度：-40-85℃ |
| ★ 时钟频率：内置3个校准RC振荡源(1MHz,4MHZ,8MHz) |
| ★ 低功耗：在5V/4MHz工作条件下,电流小于2mA,3V/32kHz条件下,电流为20uA,睡眠模式下电流仅为1uA. |
| ★ TCC溢出中断 |
| ★ 4个中断源: |
| ★ 外部中断 |
| ★ 定时器T1中断 |
| ★ EEPROM写完成中断 |
| ★ PWM中断 |
| ★ 可编程振荡器起振时间预分频器 |
| ★ 可编程WDT定时器 |
| ★ 一个密码保护位 |
| ★ 6/12个双向I/O端口 |
|
|
| ★ 掉电模式 |
| ★ 可编程自由运行看门狗定时器(WDT) |
| ★ 有11个引脚可编程为上拉,有11个引脚可编程为下拉. |
| ★ P63可配置上拉和开漏输出 |
| ★ 具有低压复位单元,检测范围1.2V-3.6V ±0.3V. |

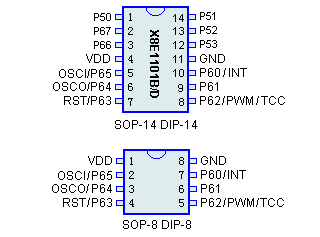

★ X8P1001B 为8 或 14pin 封装,有:DIP-8 和SOP-8 和SOP-14和DIP14 4种封装形式.
|
| X8P1101B单片机描述 |
| 符号 |
引脚(pin) |
I/O类型 |
功能描述 |
| VDD |
4 |
- |
电源+ |
| P65/OSCI |
5 |
I/O |
通用I/O引脚
外部时钟输入
上拉/下拉
引脚变化将单片机从睡眠中唤醒 |
| P64/OSC2 |
6 |
I/O |
通用I/O引脚
内部时钟输出
上拉/下拉
引脚变化将单片机从睡眠中唤醒 |
| P63/RESET |
7 |
I/O |
置RESET为低电平复位
可编程上拉
开漏输出
引脚变化将单片机从睡眠中唤醒 |
| P62/TCC/PWM |
8 |
I/O |
通用I/O引脚
上拉/下拉/漏极开路
外部时钟/计数器输入引脚
PWM 输出
引脚变化将单片机从睡眠中唤醒 |
| P61 |
9 |
I/O |
通用I/O引脚
上拉/下拉/漏极开路
引脚变化将单片机从睡眠中唤醒 |
| P60/INT |
10 |
I/O |
通用I/O引脚
上拉/下拉/漏极开路
编程模式下斯密特触发输入出
下降沿触发的外部中断输入引脚 |
| P66/P67 |
3,2 |
I/O |
通用I/O引脚
上拉/漏极开路
引脚变化将单片机从睡眠中唤醒 |
| P50-P53 |
1,14,13,12 |
I/O |
通用I/O引脚
下拉
|
| GND |
11 |
- |
电源(地) |
|
参考X8E1101
