矽杰微 X8P2202 单片机
| 深圳市凌雁电子有限公司 |
X8P2202是无锡矽杰微电子公司推出的一款基于CMOS技术的高速低功耗8位单片机,内置2kx16bit一次性可编程用户程序存储器(OTP-ROM)，集成多路ADC(模拟-数字)转换电路，很多复用端口以适应不同的产品需求。
X8P2202的核心是一个嵌入式8位处理器，片内包涵80x8bit用户数据存储器，8路ADC模数转换器，定时/计数器，看门狗电路。功能强大，应用范围广，广泛应用于家用电器，消费类电子产品和工业控制装置，用户仿真器编写和调试正确的机器码文件，通过编程器烧录入芯片,有13个掩模选项可满足不同产品的要求,同时有密码保护位防止程序数据被读出.
|
| ★ CPU配置： |
| ★ 2048×16bit程序存储器(OTP-ROM) |
| ★ 80×8bit片内SRAM. |
| ★ 8级堆栈空间. |
| ★ 4级可编程电压检测LVD:2.4V, 3.6V. |
| ★ 5级可编程电压复位LVR:2.0V, 2.4V, 3.6V. |
| ★ 工作电流小于2mA(4MHz/5V). |
| ★ 工作电流小于30uA(32kHz/3V). |
★ 睡眠电流小于1uA(32kHz/3V).
|
 |
| ★ I/O配置： |
| ★ 三组双向I/O口: P5, P6, P7. |
| ★ 18个I/O引脚. |
| ★ 可唤醒口:P5口. |
| ★ 16个可编程上拉I/O引脚. |
| ★ 8个可编程下拉I/O引脚. |
| ★ 8个可编程漏极开路I/O引脚. |
★ 工作温度范围： |
| ★ 14个可编程驱动增强I/O引脚. |
★ 工作电压：1.8—5.5V(0-70℃) |
★ 外部中断P60.
|
★ 工作电压：2.3—5.5V(-40-85℃)
|
| ★ 工作频率范围： |
| ★ 内置IRC振荡电路:1MHz, 4MHz, 8MHz, 16MHz |
| ★ 外置ERC振荡电路:DC-4MHz(≥2.5V), DC-8MHz(≥3.0V), DC-16MHz(≥4.5V), |
★ 指令周期分频选择:2T/4T/8T/16T)
|
| ★ 外围模块： |
★ 特性： |
| ★ 8通道12 bit ADC模数转换器. |
★ 可编程WDT定时器. |
| ★ 内置一个比较器CMP或者运放OP |
★ 四种工作模式. |
| ★ 8 bit实时时钟/计数器. |
|
| ★ 2路8 bit 脉宽调制器PWM输出. |
★ 封装类型： |
| ★ 一个密码保护位. |
★ X8P2202TB(DIP20). |
|
★ X8P2202TD(SOP20). |
| ★ 中断源： |
★ X8P2202RB(DIP18). |
| ★ TCC溢出中断. |
★ X8P2202RD(SOP18). |
| ★ 外部中断. |
★ X8P2202PB(DIP16). |
| ★ 输入端口状态改变产生中断. |
★ X8P2202PD(SOP16). |
| ★ ADC转换完成产生中断. |
★ X8P2202N(DIP14). |
| ★ 比较器状态改变产生中断. |
★ X8P2202M(SOP14). |
| ★ 低电压检测(LVD)中断. |
★ X8P2202J(MSOP10). |
| ★ PWM1周期/占空比匹配中断. |
★ X8P2202B(DIP8). |
| ★ PWM2周期/占空比匹配中断. |
★ X8P2202D(SOP8). |
|

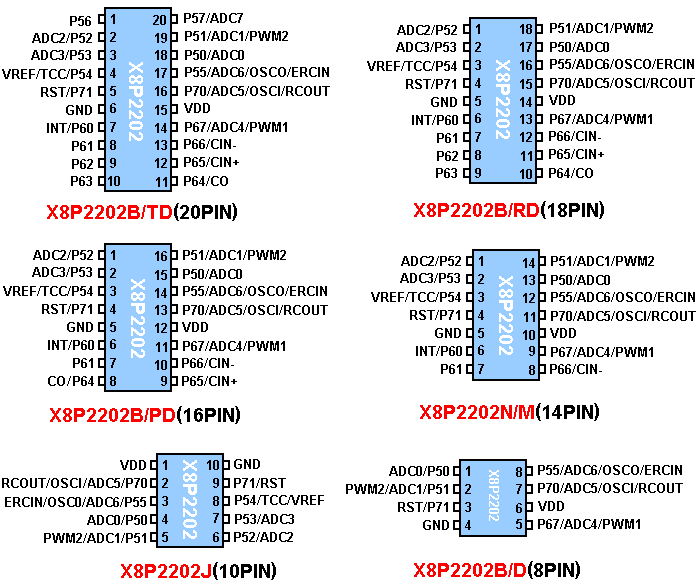

| X8P2202单片机描述(针对20pin封装) |
| 符号 |
引脚(pin) |
管脚名 |
I/O类型 |
功能描述 |
| VDD |
15 |
VDD |
- |
电源+ |
| P50 |
18 |
P50,ADC0 |
GPIO, AN |
通用I/O引脚, 可编程上/下拉, 端口唤醒, ADC0通道 |
| P51 |
19 |
P51,ADC1, PWM2 |
GPIO, AN,CMOS输出 |
通用I/O引脚, 可编程上/下拉, 端口唤醒, ADC1通道,PWM2输出 |
| P52 |
2 |
P52,ADC2 |
GPIO, AN |
通用I/O引脚, 可编程上/下拉, 端口唤醒, ADC2通道 |
| P53 |
3 |
P53,ADC3 |
GPIO, AN |
通用I/O引脚, 可编程上/下拉, ADC3通道 |
| P54 |
4 |
P54,TCC,VREF |
GPIO,SMT,AN |
通用I/O引脚, 可编程上/下拉, TCC时钟输入口, ADC外部基准电压 |
| P55 |
17 |
P55,ADC6,OSCO,ERCin |
GPIO,AN,XTAL |
通用I/O引脚, 可编程上/下拉, 端口唤醒, ADC6通道,晶体振荡输出口, 外部RC输入口 |
| P56 |
1 |
P56 |
GPIO |
通用I/O引脚, 可编程上/下拉,端口唤醒 |
| P57 |
20 |
P57,ADC7 |
GPI,AN |
通用输入口,可编程上/下拉, 端口唤醒, ADC7通道 |
| P60 |
7 |
P60,INT0 |
GPIO,I(smt) |
通用I/O引脚, 可编程上/下拉, 漏极开路, 外中断0输入 |
| P61 |
8 |
P61 |
GPIO |
通用I/O引脚, 可编程上/下拉, 漏极开路 |
| P62 |
9 |
P62,ADC1 |
GPIO |
通用I/O引脚, 可编程上/下拉, 漏极开路 |
| P63 |
10 |
P63 |
GPIO, I |
通用I/O引脚, 可编程上/下拉, 漏极开路 |
| P64 |
11 |
P64,CO |
GPIO |
通用I/O引脚, 可编程上/下拉, 漏极开路 |
| P65 |
12 |
P65,CIN+ |
GPIO |
通用I/O引脚, 可编程上/下拉, 漏极开路, 比较器输入+端 |
| P66 |
13 |
P66,CIN- |
GPIO |
通用I/O引脚, 可编程上/下拉, 漏极开路, 比较器输入- 端 |
| P67 |
14 |
P67,ADC4,PWM1 |
GPIO |
通用I/O引脚, 可编程上/下拉, 漏极开路, ADC4通道, PWM1输出 |
| P70 |
16 |
P70,ADC5,OSCI,RCOUT |
GPIO,AN,XTAL-I,I(SMT) |
通用I/O引脚, 可编程上/下拉, ADC4通道, 振荡器输入口, RC振荡输出口 |
| P71 |
5 |
P71,RST |
GPIO,I(SMT) |
通用I/O引脚, 复位脚 |
| GND |
6 |
GND |
- |
电源(地) |
|
参考X8P2202
