矽杰微 X8M2101 单片机
| 深圳市凌雁电子有限公司 |
X8M2101是无锡矽杰微电子公司推出的一款基于CMOS技术的高速低功耗8位单片机,内置1kx14bit 可多次烧写可编程用户程序存储器(MTP-ROM)，集成多路ADC(模拟-数字)转换电路，很多复用端口以适应不同的产品需求。
X8M2101的核心是一个嵌入式8位处理器，片内包涵80x8bit用户数据存储器，定时/计数器，看门狗电路。功能强大，应用范围广，广泛应用于家用电器，消费类电子产品和工业控制装置，用户仿真器编写和调试正确的机器码文件，通过编程器烧录入芯片,有13个掩模选项可满足不同产品的要求,同时有密码保护位防止程序数据被读出.
|
| ★ CPU配置： |
| ★ 1024×14bit程序存储器(MTP-ROM,可重复烧写) |
| ★ 80×8bit片内SRAM. |
| ★ 8级堆栈空间. |
| ★ 4级可编程电压检测LVD:4.5V, 4.0V, 3.3V, 2.2V. |
| ★ 4级可编程电压复位LVR:4.0V, 3.5V, 2.7V, 1.8V. |
| ★ 工作电流小于2mA(4MHz/5V). |
| ★ 工作电流小于30uA(32kHz/3V). |
| ★ 睡眠电流小于1uA(32kHz/3V). |
| ★ I/O配置： |
| ★ 三组双向I/O口: P5, P6, P7. |
| ★ 12个I/O引脚(P71开漏输出). |
| ★ 可唤醒口:P5 |
| ★ 10个可编程上拉I/O引脚. |
| ★ 8个可编程下拉I/O引脚. |
| ★ 2个可编程漏机极开路I/O引脚. |
| ★ 8个可编程驱动增强I/O引脚. |
★ 外部中断:P60.
|
| ★ 工作电压： |
| ★ 工作电压范围：1.8—5.5V(0-70℃) |
★ 工作电压范围：2.3—5.5V(-40-85℃)
|
| ★ 工作频率范围(基于2 clock)： |
| ★ 内置IRC振荡电路: |
| ★ 1MHz,4MHz,8MHz,16MHz. |
| ★ 外置ERC振荡电路: |
| ★ 外置XT振荡电路:DC-16MHz.(≥4.5V) |
| ★ 外置XT振荡电路:DC-8MHz.(≥3.0V) |
★ 外置XT振荡电路:DC-4MHz.(≥2.5V)
|
| ★ 外围模块： |
| ★ 8 bit实时时钟/计数器. |
| ★ 8通道12 bit ADC模数转换器. |
| ★ 2路8/12 bit 脉宽调制器 |
| ★ 可联级16/20 bit 脉宽调制器 |
| ★ 一个密码保护位 | |
|
| ★ 中断源： |
|
| ★ TCC溢出中断 |
|
| ★ 输入端口状态改变产生中断 |
★ 封装类型： |
| ★ ADC转换完成产生中断 |
★ X8M2101-DIP14. |
| ★ 低电压检测(LVD)中断 |
★ X8M2101-SOP14. |
| ★ PWM1周期/占空比匹配中断 |
★ X8M2101-DIP10 |
| ★ PWM2周期/占空比匹配中断 |
★ X8M2101-SOP10. |
|
| ★ 其他特征： |
| ★ 可编程看门狗WDT定时器 |
| ★ 4种工作模式切换 |
|

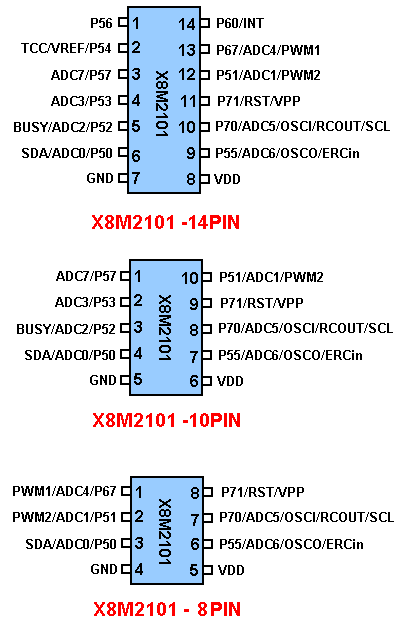

| X8M2101单片机描述 |
| 符号 |
引脚(pin) |
管脚名 |
I/O类型 |
功能描述 |
| VDD |
8 |
VDD |
- |
电源+ |
| P50 |
6 |
P50,ADC0,SDA |
GPIO, AN |
通用I/O引脚, 可编程上拉/下拉, 端口唤醒, ADC通道0 |
| P51 |
12 |
P51,ADC1,PWM2 |
GPIO, AN,COMS输出 |
通用I/O引脚, 可编程上拉/下拉, 端口唤醒, ADC通道1,PWM2输出 |
| P52 |
5 |
P52,ADC2 |
GPIO, AN |
通用I/O引脚, 高驱动和高灌, 可编程上拉/下拉, 端口唤醒, ADC通道2 |
| P53 |
4 |
P53,ADC3 |
GPIO, AN |
通用I/O引脚, 高驱动和高灌, 可编程上拉/下拉, 端口唤醒, ADC通道3 |
| P54 |
2 |
P54,TCC,VREF |
GPIO,SMT,AN |
通用I/O引脚, 高驱动和高灌, 可编程上拉/下拉, 端口唤醒, 外部TCC输入口,ADC外部基准电压 |
| P55 |
9 |
P55,ADC6
OSCO,ERCin |
GPIO,AN,XTAL,AN |
通用I/O引脚, 可编程上拉/下拉, 端口唤醒, ADC通道6,外部晶振输出口,外部RC输入口 |
| P56 |
1 |
P56 |
GPIO |
通用I/O引脚, 高驱动和高灌, 可编程上拉/下拉, 端口唤醒 |
| P57 |
3 |
P57,AN |
GPI |
通用输入口,可编程上下拉,高驱动和高灌, 端口唤醒,ADC通道7 |
| P60 |
14 |
P60,INT0 |
GPIO,I(SMT) |
通用I/O引脚, 可编程上拉/下拉, 漏极开路，高驱动和高灌, 外中断0 |
| P67 |
13 |
P67,ADC4,PWM1 |
GPIO,CMOS输出 |
通用I/O引脚, 可编程上拉/下拉, 漏极开路，高驱动和高灌, PWM1输出 |
| P70 |
10 |
P70,ADC5,OSCI
RCOUT,SCL |
GPIO,AN,I(XTAL),O |
通用I/O引脚, ADC通道5,振荡器输入口，RC振荡输出口 |
| P71 |
11 |
P71,I |
GPIO, RESET |
开漏输出，复位引脚 |
| GND |
7 |
GND |
- |
电源(地) |
|
参考X8M2101
