矽杰微 X8P1202 单片机
| 深圳市凌雁电子有限公司 |
X8P1202是无锡矽杰微电子公司推出的8位单片机,仅有8/6个引脚SOP-8和SOT23-6两种封装,与台湾义隆公司的EM78P156E引脚兼容,是EM78P156E的增强版，义隆的EM78P156E上的程序或代码文件可烧写到X8P1202上,使用无锡矽杰微电子编程器,器件选择X8P1202即可.
其内部集有2k×14bit OTP(一次性)ROM(程序存储器),用户通过仿真器编写和调试正确的机器码文件通过编程器烧录入芯片,有13个掩模选项可满足不同产品的要求,同时有密码保护位防止程序数据被读出. |
| ★ 工作电压：1.8—5.5V |
| ★ 工作温度：-40-85℃ |
| ★ 片内时钟：0.455k,1MHz,2MHz,4MHz,8MHz,16MHz校准RC振荡器,外置Xt警惕振荡. |
| ★ 3路共周期8bit PWM 输出 |
| ★ 低功耗：在5V/8MHz工作条件下,电流小于1.1mA,3V/32kHz条件下,电流为20uA,睡眠模式下电流仅为1uA. |
| ★ 2024×14bit程序存储器(OTPROM),80×8bit片内SRAM. |
| ★ 三组双向I/O口 |
| ★ 18个I/O引脚 |
| ★ P5,P6,P7均可唤醒 |
| ★ 可编程振荡器起振时间预分频器 |
| ★ 可编程WDT定时器 |
| ★ 一个密码保护位 |
| ★ 16/18个双向I/O端口 |
| ★ 8级堆栈空间 | |
|
| ★ 掉电模式 |
| ★ 4个中断源:TCC溢出中断,睡眠状态唤醒中断,外部中断.T1/PWM周期溢出中断 |
| ★ 可编程自由运行看门狗定时器(WDT) |
| ★ 有18个引脚可编程为上拉,有18个引脚可编程为下拉. |
| ★ 有8个引脚可编程为漏极开路. |
| ★ 18个引脚编程驱动增强引脚. |
| ★ 外中断：P57,P60,P61,P71. |
| ★ 具有低压复位单元,7级可编程低电压复位:1.2V-3.6V ±0.3V. |

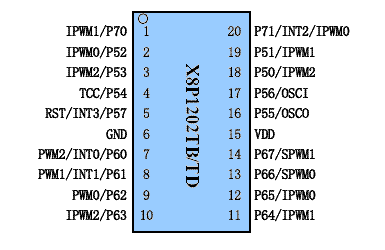

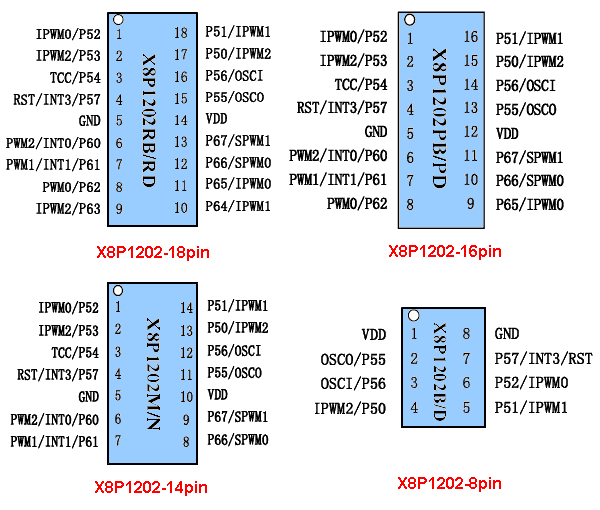

★ X8P1202 有8pin,14pin,16pin,18pin 和 20pin 多种封装形式：
|
 |
| X8P1202单片机描述 |
| 符号 |
引脚(pin) |
管脚名 |
I/O类型 |
功能描述 |
| VDD |
15 |
VDD |
- |
电源+ |
| P50 |
18 |
P50,IPWM2 |
GPIO, CMOS输出 |
通用I/O引脚, 可编程驱动能力, 可编程上拉/下拉, 端口唤醒, PWM2互补输出 |
| P51 |
19 |
P51,IPWM1 |
GPIO, CMOS输出 |
通用I/O引脚, 可编程驱动能力, 可编程上拉/下拉, 端口唤醒, PWM1互补输出 |
| P52 |
2 |
P52,IPWM0 |
GPIO, CMOS输出 |
通用I/O引脚, 可编程驱动能力, 可编程上拉/下拉, 端口唤醒, PWM0互补输出 |
| P53 |
3 |
P53,IPWM2 |
GPIO, CMOS输出 |
通用I/O引脚, 可编程驱动能力, 可编程上拉/下拉, 端口唤醒, PWM2互补输出 |
| P54 |
4 |
P54,TCC |
GPIO, CMOS输出 |
通用I/O引脚, 可编程驱动能力, 可编程上拉/下拉, 端口唤醒, 外部TCC输入口 |
| P55 |
16 |
P55,OSCO |
GPIO,O |
通用I/O引脚, 可编程驱动能力, 可编程上拉/下拉, 端口唤醒, 外部晶振输出口 |
| P56 |
17 |
P56,OSCI |
GPIO,I |
通用I/O引脚, 可编程驱动能力, 可编程上拉/下拉, 端口唤醒, 外部晶振输入口 |
| P57 |
5 |
P57,RST,INT3 |
GPI |
通用输入口,可编程上拉,漏极开路，可编程驱动能力，端口唤醒,，复位端口，外中断3
|
| P60 |
7 |
P60,INT0,PWM2 |
GPIO, COMS输出 |
通用I/O引脚, 可编程驱动能力, 可编程上拉/下拉, 漏极开路，端口唤醒, 外中断0,PWM2输出 |
| P61 |
8 |
P61,INT1,PWM1 |
GPIO |
通用I/O引脚, 可编程驱动能力, 可编程上拉/下拉, 漏极开路，端口唤醒, 外中断1,PWM1输出 |
| P62 |
9 |
P62,PWM0 |
GPIO |
通用I/O引脚, 可编程驱动能力, 可编程上拉/下拉, 漏极开路，端口唤醒, PWM0输出 |
| P63 |
10 |
P63,IPWM2 |
GPIO, COMS输出 |
通用I/O引脚, 可编程驱动能力, 可编程上拉/下拉, 漏极开路，端口唤醒, PWM2互补输出 |
| P64 |
11 |
P64,IPWM1 |
GPIO, COMS输出 |
通用I/O引脚, 可编程驱动能力, 可编程上拉/下拉, 漏极开路，端口唤醒, PWM1互补输出 |
| P65 |
12 |
P65,IPWM0 |
GPIO,IPWM0 |
通用I/O引脚, 可编程驱动能力, 可编程上拉/下拉, 漏极开路，端口唤醒, PWM0互补输出 |
| P66 |
13 |
P66,SPWM0 |
GPIO, COMS输出 |
通用I/O引脚, 可编程驱动能力, 可编程上拉/下拉, 漏极开路，端口唤醒, PWM0 & PWM1输出 |
| P67 |
14 |
P67,SPWM1 |
GPIO, COMS输出 |
通用I/O引脚, 可编程驱动能力, 可编程上拉/下拉, 漏极开路，端口唤醒, PWM0 & PWM2输出 |
| P70 |
1 |
P70,IPWM1 |
GPIO, COMS输出 |
通用I/O引脚, 可编程驱动能力, 可编程上拉/下拉, 端口唤醒, PWM1互补输出 |
| P71 |
20 |
P71,INT2,IPWM0 |
GPIO, COMS输出 |
通用I/O引脚, 可编程驱动能力, 可编程上拉/下拉, 端口唤醒, 外中断2，PWM0互补输出 |
| GND |
6 |
GND |
- |
电源(地) |
|
参考X8P1202
