矽杰微 USB 接口 XJIDE仿真器 |
▲ XJIDE是一套Windows操作系统下执行的8位矽杰单片机整合开发环境软件(含编辑、计划管理(Project)、编译、除错)等功能,从规划、设计到除错,XJIDE主要目的在于让矽杰单片机开发人员方便地使用,支持更多的功能和提供稳定可靠的程序编译和传输环境,支持汇编和C语言编程。
| |
矽杰微 X8M2202 单片机
| 深圳市凌雁电子有限公司 |
X8M2202是无锡矽杰微电子公司推出的一款基于CMOS技术的高速低功耗8位单片机,内置2kx16bit可编程用户程序存储器(MTP-ROM),集成多路ADC(模拟-数字)转换电路,很多复用端口以适应不同的产品需求。
X8M2202的核心是一个嵌入式8位处理器,片内包涵80x8bit用户数据存储器,8路ADC模数转换器,定时/计数器,看门狗电路。功能强大,应用范围广,广泛应用于家用电器,消费类电子产品和工业控制装置,用户仿真器编写和调试正确的机器码文件,通过编程器烧录入芯片,有13个掩模选项可满足不同产品的要求,同时有密码保护位防止程序数据被读出.
|
★ CPU配置: |
★ 2048×16bit程序存储器(MTP-ROM,可重复烧写) |
★ 80×8bit片内SRAM. |
★ 8级堆栈空间. |
★ 4级可编程电压检测LVD:2.4V, 3.6V. |
★ 5级可编程电压复位LVR:2.0V, 2.4V, 3.6V. |
★ 工作电流小于2mA(4MHz/5V). |
★ 工作电流小于30uA(32kHz/3V). |
★ 睡眠电流小于1uA(32kHz/3V).
|
|
★ I/O配置: |
★ 三组双向I/O口: P5, P6, P7. |
★ 18个I/O引脚. |
★ 可唤醒口:P5口. |
★ 16个可编程上拉I/O引脚. |
★ 8个可编程下拉I/O引脚. |
★ 8个可编程漏极开路I/O引脚. |
★ 工作温度范围: |
★ 14个可编程驱动增强I/O引脚. |
★ 工作电压:1.8—5.5V(0-70℃) |
★ 外部中断P60.
|
★ 工作电压:2.3—5.5V(-40-85℃)
|
★ 工作频率范围: |
★ 内置IRC振荡电路:1MHz, 4MHz, 8MHz, 16MHz |
★ 外置ERC振荡电路:DC-4MHz(≥2.5V), DC-8MHz(≥3.0V), DC-16MHz(≥4.5V), |
★ 指令周期分频选择:2T/4T/8T/16T)
|
★ 外围模块: |
★ 特性: |
★ 8通道12 bit ADC模数转换器. |
★ 可编程WDT定时器. |
★ 内置一个比较器CMP或者运放OP |
★ 四种工作模式. |
★ 8 bit实时时钟/计数器. |
|
★ 2路8 bit 脉宽调制器PWM输出. |
★ 封装类型: |
★ 一个密码保护位. |
★ X8M2202TB(DIP20). |
|
★ X8M2202TD(SOP20). |
★ 中断源: |
★ X8M2202RB(DIP18). |
★ TCC溢出中断. |
★ X8M2202RD(SOP18). |
★ 外部中断. |
★ X8M2202PB(DIP16). |
★ 输入端口状态改变产生中断. |
★ X8M2202PD(SOP16). |
★ ADC转换完成产生中断. |
★ X8M2202N(DIP14). |
★ 比较器状态改变产生中断. |
★ X8M2202M(SOP14). |
★ 低电压检测(LVD)中断. |
★ X8M2202J(MSOP10). |
★ PWM1周期/占空比匹配中断. |
★ X8M2202B(DIP8). |
★ PWM2周期/占空比匹配中断. |
★ X8M2202D(SOP8). |
|

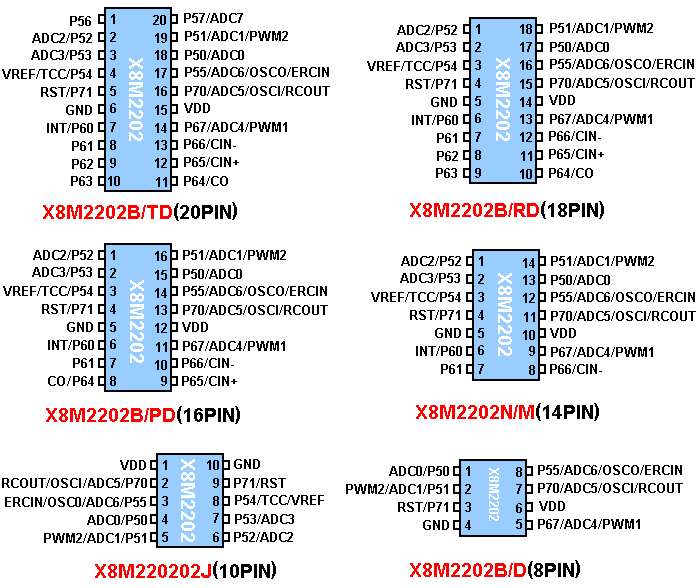

X8M2202单片机描述(针对20pin封装) |
符号 |
引脚(pin) |
管脚名 |
I/O类型 |
功能描述 |
VDD |
15 |
VDD |
- |
电源+ |
P50 |
18 |
P50,ADC0 |
GPIO, AN |
通用I/O引脚, 可编程上/下拉, 端口唤醒, ADC0通道 |
P51 |
19 |
P51,ADC1, PWM2 |
GPIO, AN,CMOS输出 |
通用I/O引脚, 可编程上/下拉, 端口唤醒, ADC1通道,PWM2输出 |
P52 |
2 |
P52,ADC2 |
GPIO, AN |
通用I/O引脚, 可编程上/下拉, 端口唤醒, ADC2通道 |
P53 |
3 |
P53,ADC3 |
GPIO, AN |
通用I/O引脚, 可编程上/下拉, ADC3通道 |
P54 |
4 |
P54,TCC,VREF |
GPIO,SMT,AN |
通用I/O引脚, 可编程上/下拉, TCC时钟输入口, ADC外部基准电压 |
P55 |
17 |
P55,ADC6,OSCO,ERCin |
GPIO,AN,XTAL |
通用I/O引脚, 可编程上/下拉, 端口唤醒, ADC6通道,晶体振荡输出口, 外部RC输入口 |
P56 |
1 |
P56 |
GPIO |
通用I/O引脚, 可编程上/下拉,端口唤醒 |
P57 |
20 |
P57,ADC7 |
GPI,AN |
通用输入口,可编程上/下拉, 端口唤醒, ADC7通道 |
P60 |
7 |
P60,INT0 |
GPIO,I(smt) |
通用I/O引脚, 可编程上/下拉, 漏极开路, 外中断0输入 |
P61 |
8 |
P61 |
GPIO |
通用I/O引脚, 可编程上/下拉, 漏极开路 |
P62 |
9 |
P62,ADC1 |
GPIO |
通用I/O引脚, 可编程上/下拉, 漏极开路 |
P63 |
10 |
P63 |
GPIO, I |
通用I/O引脚, 可编程上/下拉, 漏极开路 |
P64 |
11 |
P64,CO |
GPIO |
通用I/O引脚, 可编程上/下拉, 漏极开路 |
P65 |
12 |
P65,CIN+ |
GPIO |
通用I/O引脚, 可编程上/下拉, 漏极开路, 比较器输入+端 |
P66 |
13 |
P66,CIN- |
GPIO |
通用I/O引脚, 可编程上/下拉, 漏极开路, 比较器输入- 端 |
P67 |
14 |
P67,ADC4,PWM1 |
GPIO |
通用I/O引脚, 可编程上/下拉, 漏极开路, ADC4通道, PWM1输出 |
P70 |
16 |
P70,ADC5,OSCI,RCOUT |
GPIO,AN,XTAL-I,I(SMT) |
通用I/O引脚, 可编程上/下拉, ADC4通道, 振荡器输入口, RC振荡输出口 |
P71 |
5 |
P71,RST |
GPIO,I(SMT) |
通用I/O引脚, 复位脚 |
GND |
6 |
GND |
- |
电源(地) |
|
