LM2576/LM2576HV系列降压型开关稳压器
| 深圳市凌雁电子有限公司 |
 概述
LM2576/LM2576HV系列降压型开关稳压器是单片稳压集成电路,能提供开关稳压电路(buck)的各种功率输出,最大驱动电流达3A,具有优异的线性和负载调整能力,这个系列有3.3V,5.0V,12V和15V固定输出电压型,还有可调整输出电压型。
LM2576/LM2576HV系列稳压器内含一个独立的频率振荡器和频率补偿电路,外围元件少,工作可靠,其振荡频率比较高,效率也较高,一般情况下不需要或者只需很小的散热器就可工作。
LM2576/LM2576HV系列稳压器具有在指定电压和负载电流条件下保证振荡频率误差小于10%,输出电压误差小于4%，包括外部关断电路50uA（典型值）的待机电流。输出开关包括逐周限流和在故障状态下提供完全保护的热关断特性。
|
 |
 |
主要特征
 3.3V,5.0V,12V,15V和可调整输出电压型号。
可调型输出电压范围:1.23V--37V(HV型≤4%)。
3.0A的负载电流。
输入电压范围宽:40V(HV达60V)。

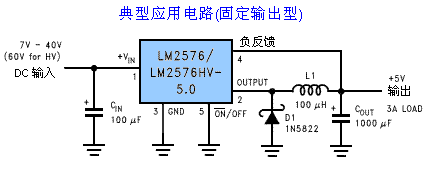

只需4个外部元件。
52kHz内部振荡器。
TTL关断能力,低功耗模式。
高效率。
使用现成可用的电感。
热关断及过流保护。
|

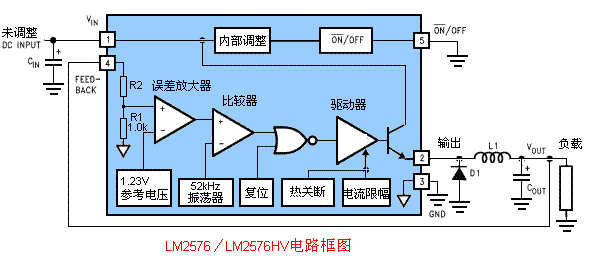

| LM2576内部框图 |
 | |
 |

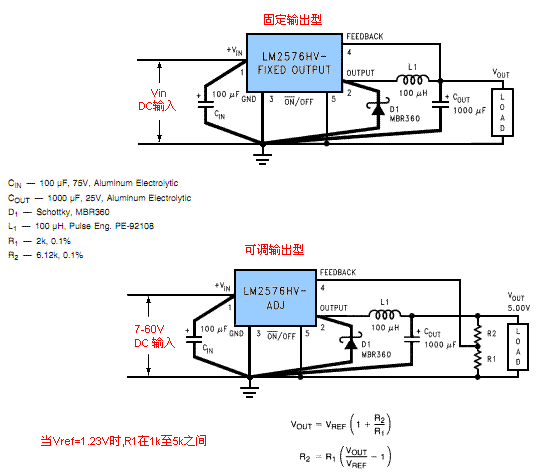

测试电路和PC布局
|
在开关电源中,PCB的设计布局是十分重要的,设计时就必须考虑到引线的电感,电容器等效电感的影响,因为开关电源普遍工作于较高的频率,快速切换的电流会引起电压瞬变,所以滤波电容都应就近接到输入,输出电流切点,导线要尽可能粗和短,使寄生电感和电阻产生的影响降至最小。
为了获得较好的效果，多个电流切点应使用单点接地或接地平面结构，当使用可调型稳压器时，应使取样电阻和调节电阻尽可能靠近稳压器，让敏感的反馈接线尽可能短。
|
 |
|
