矽杰微 X8P2102 单片机
| 深圳市凌雁电子有限公司 |
X8P2102是无锡矽杰微电子公司推出的一款基于CMOS技术的高速低功耗8位单片机,内置2kx16bit一次性可编程用户程序存储器(OTP-ROM)，集成多路ADC(模拟-数字)转换电路，很多复用端口以适应不同的产品需求。
X8P2102的核心是一个嵌入式8位处理器，片内包涵128x8bit用户数据存储器，4路ADC模数转换器，定时/计数器，看门狗电路。功能强大，应用范围广，广泛应用于家用电器，消费类电子产品和工业控制装置，用户仿真器编写和调试正确的机器码文件，通过编程器烧录入芯片,有13个掩模选项可满足不同产品的要求,同时有密码保护位防止程序数据被读出.
|
| ★ CPU配置： |
| ★ 2048×16bit程序存储器(OTP-ROM) |
| ★ 128×8bit片内SRAM. |
| ★ 4级堆栈空间. |
| ★ 2级可编程电压检测LVD:2.4V, 3.6V. |
| ★ 3级可编程电压复位LVR:2.0V, 2.4V, 3.6V. |
| ★ 工作电流小于1mA(4MHz/5V). |
| ★ 工作电流小于5uA(32kHz/3V). |
| ★ 睡眠电流小于1uA(32kHz/3V). |
| ★ I/O配置： |
| ★ 三组双向I/O口: P0, P4, P5. |
| ★ 14个I/O引脚. |
| ★ 可唤醒口:P00-P06,电平触发. |
| ★ 10个可编程上拉I/O引脚. |
| ★ P04上拉可通过OPTION选项配置. |
| ★ 工作电压： |
| ★ 工作电压范围：1.8—5.5V(0-70℃) |
★ 工作电压范围：2.3—5.5V(-40-85℃)
|
| ★ 工作频率范围： |
| ★ 内置IRC低速振荡电路:16kHz(3V),32kHz(5V) |
| ★ 内置IRC高速振荡电路:4MHZ, 8MHz, 16MHz, 32MHz. |
| ★ 外置XT振荡电路:16MHz. |
★ 指令周期分频选择:1T/2T/4T/8T/16T)
|
| ★ 外围模块： |
| ★ 5通道12 bit ADC模数转换器. |
| ★ 内置ADC基准电压：2V, 3V, 4V. |
| ★ 2 bit实时时钟/计数器. |
| ★ 2路8 bit 脉宽调制器/BUZZER输出. |
★ 一个密码保护位.
|
| ★ 中断源： |
| ★ 内部中断(TC0). |
| ★ 内部中断(TC1) |
| ★ 内部中断(ADC). |
| ★ 外部中断INT0. |
| ★ 外部中断INT1. |
|
|
| ★ 封装类型： |
|
| ★ X8P2102PD(SOP16). |
|
| ★ X8P2102M(SOP14). |
★ 工作模式： |
| ★ X8P2102D(SOP8). |
★ 普通模式高/低速时钟同时工作. |
| ★ X8P2102PB(DIP16). |
★ 低速模式：只有地低速时钟工作. |
| ★ X8P2102N(DIP14). |
★ 睡眠模式：高低速时装都停止工作. |
| ★ X8P2101B(DIP8). |
★ 绿色模式：由TC0周期唤醒. |
|
| ★ 其他特征： |
| ★ 可编程看门狗WDT定时器 |
| ★ 4种工作模式切换 |
|

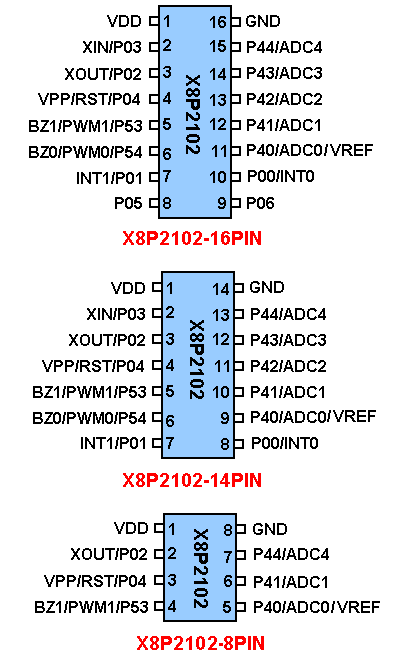

| X8P2102单片机描述 |
| 符号 |
引脚(pin) |
管脚名 |
I/O类型 |
功能描述 |
| VDD |
1 |
VDD |
- |
电源+ |
| P03 |
2 |
P03,XIN |
GPIO, I |
通用I/O引脚, 可编程上拉, 端口唤醒, 外部振荡输入 |
| P02 |
3 |
P02,XOUT |
GPIO, 输出 |
通用I/O引脚, 可编程上拉, 端口唤醒, 外部振荡输出 |
| P04 |
4 |
P04,RST,VPP |
GPIO, 输入 |
通用I/O引脚, 可编程上拉, 端口唤醒, 开漏输出,
可OPTION配置上拉.
外部复位输入, 低电平触发, 外部编程电压 |
| P53 |
5 |
P53,PWM1,BZ1 |
GPIO, 输出 |
通用I/O引脚, 可编程上拉, PWM1输出, Buzzer1输出 |
| P54 |
6 |
P54,PWM0,BZ0 |
GPIO,SMT,AN |
通用I/O引脚, 可编程上拉, PWM1输出, Buzzer1输出 |
| P01 |
7 |
P01,INT1 |
GPIO,I |
通用I/O引脚, 可编程上拉, 端口唤醒, ,外部中断1输入 |
| P05 |
8 |
P05 |
GPIO |
通用I/O引脚, 可编程上拉 |
| P06 |
9 |
P06 |
GPI |
通用输入口,可编程上下拉 |
| P00 |
10 |
P00,INT0 |
GPIO,I |
通用I/O引脚, 可编程上拉, 外中断0输入 |
| P40 |
11 |
P40,ADC0 |
GPIO,I,VREF |
通用I/O引脚, 可编程上拉, ADC0输入，外部ADC基准电压输入口 |
| P41 |
12 |
P40,ADC1 |
GPIO,I |
通用I/O引脚, 可编程上拉, ADC通道1 |
| P42 |
13 |
P42,ADC2 |
GPIO, I |
通用I/O引脚, 可编程上拉, ADC通道2 |
| P43 |
14 |
P43,ADC3 |
GPIO,I |
通用I/O引脚, 可编程上拉, ADC通道3 |
| P44 |
15 |
P44,ADC4 |
GPIO, I |
通用I/O引脚, 可编程上拉, ADC通道4 |
| GND |
16 |
GND |
- |
电源(地) |
|
参考X8P2102
