TOP243Y组成廉价3V/4A高效率开关稳压电源
| 深圳市凌雁电子有限公司 |

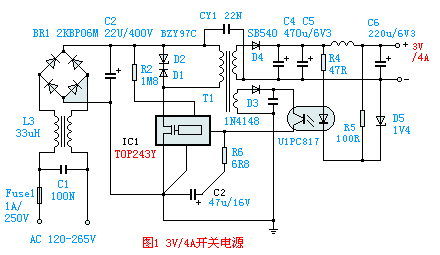

图1是TOP243Y的基本应用电路，TOP243Y在密封的的环境中使用，在85—265V的交流电压下，可输出15W左右的最大功率，而在开放的条件使用输出功率可达30W，我们这里使用的超小型的电源适配器，工作环境是完全密封的，所以选用TOP243是合适的，但在塑壳内也必须给TOP243加上足够大面积的铝质散热器。

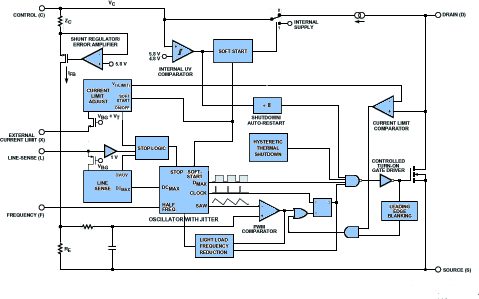

图2是TOP243Y的内部电路框图。下面我们对这个电源的工作原理简述如下。
|
|
|
交流电AC（范围为120V—265V）由两个AC接点输入，经C1和L1组成的EMI滤波器抑制电磁噪声，进入整流电路。由于TOP243Y具有频率抖动特性，可有效抑制噪声干扰，因而在小功率开关电源中，只需简单的EMI滤波器，并采用合理的接地技术，即可符合有关电磁兼容性要求。BR1为整流电路，这里选用快恢复特性的整流桥2KBP06M，整流后的脉动直流电经C1滤波，提供给TOP243开关调制电路。
|
|
TOP243及外围元件组成脉宽调制电路，R2为欠压或过压检测电阻，并为线路提供电压前馈，以减少开关频率的波动。这里取2=1.8MΩ。D1,D2构成漏极钳位电路，以吸收在MOSFET关断时由高频器初级漏感产生的尖峰电压，保护MOSFET不受损坏。
高频变压器的次极绕组有两个，一个是主绕组，它提供电源的主能量，高频电压经快速二极管SB540整流后由滤波电容C4,C5滤波，再经L2组成低通滤波器向负载输出。L2主要是抑制高频噪声向负载输出，以防止负载受其干扰。输出端的电解电容C6是为了降低输出的交流纹波系数而加的，它主要是降低输出直流电压的交流纹波。
另一个次级绕组组成反馈电压绕组，由二极管整流后加在光敏管两端，输出的反馈电压加在光耦的二极管正极上，电阻R5和稳压管D5组成基准电压源，为光耦提供基准电压，这样光耦中的二极管的发光强度是由输出电压控制的，经光耦耦合到TOP243的控制端，从而实现脉宽的可控，达到稳压目的。电阻R6和C2是控制环路的补偿元件。
该电源的输入电压范围可达120—265VAC，输出电压为3V，可提供4A的电流输出。负载调整率为±4%，电源效率约为84%，输出纹波电压小于120mV。电路使用了最简的设计，作为充电机的适配电源，完全可以满足要求。 |
|
